Фитинг ORFS прямой DN08 11/16" (Ш) от Cast
Фитинг ORFS прямой DN08 11/16" (Ш). Дюймовые фитинги. Штуцер ORFS с наружной резьбой (торцевое уплотнение)
Данный прямой фитинг CAST (артикул 804203) относится к типу ORFS (O-Ring Face Seal) и предназначен для создания высоконадежного и герметичного трубного соединения в гидравлических системах. Он используется для непосредственного подключения рукавов высокого давления к портам оборудования. Серия разработана для эксплуатации в сложных условиях, включая тяжелую мобильную технику, строительное оборудование и гидравлические прессы, работающие под давлением до 350 бар.
Конструкция представляет собой прямой фитинг с наружной резьбой (Ш) и торцевым уплотнением по стандарту ORFS (SAE J1453). Механизм соединения гарантирует абсолютную герметичность за счет контролируемого сжатия эластомерного кольца (O-ring) между плоским торцом фитинга и ответным адаптером или портом. Это решение эффективно устраняет риск утечек, вызванных высокими вибрационными и пульсирующими нагрузками, типичными для современных гидравлических контуров.
- Артикул (Базовое исполнение): 804203
- Рабочее давление (WP): 350 бар
- Условный диаметр (DN): 8 мм
- Размер резьбы ORFS (CAST U): 11/16-16
- Внутренний диаметр рукава (ID): 5/16 дюйма (DASH -5)

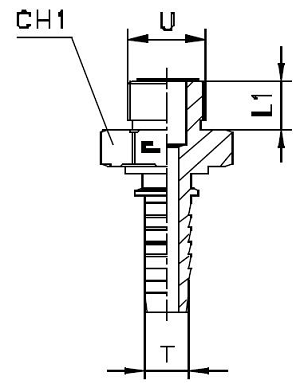

- Длина фитинга (L1): 27,5 мм
Стандартное исполнение выполнено из высокопрочной углеродистой стали с антикоррозийным покрытием. Для эксплуатации в агрессивных средах, включая химическую, пищевую и морскую промышленность, доступен вариант из нержавеющей стали AISI 316. При заказе коррозионностойкого исполнения необходимо использовать специальный префикс: измените артикул с 80... на 81.... Обратите внимание, что уплотнительное кольцо (O-ring) обычно поставляется отдельно или является частью ответной арматуры.
