Адаптер угловой 90° под кольцо DS20 BSP 3/4" от Cast
Адаптер угловой 90° под кольцо DS20 BSP 3/4". Соединения с врезным кольцом (DIN 2353). Угловой адаптер 90° BSP (уплотнение по конусу)
Адаптер угловой 90° (артикул 106120.1) производства CAST предназначен для установки в гидравлических системах среднего давления. Данный угловой фитинг CAST обеспечивает компактное и герметичное трубное соединение в условиях ограниченного пространства, что делает его идеальным для использования в станочном оборудовании, мобильной технике и промышленных гидравлических установках, где требуется надежная фиксация и оптимальное расположение трубопроводов.

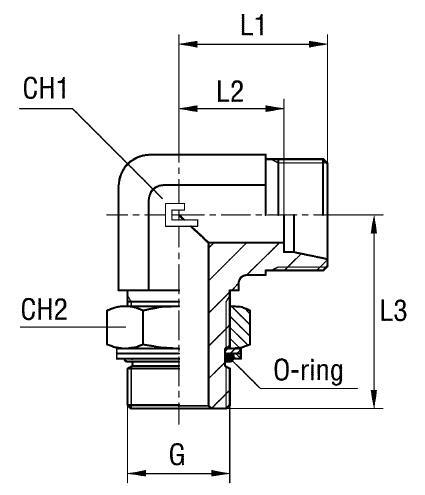

Конструктивно адаптер представляет собой ввертной элемент, обеспечивающий соединение под углом 90 градусов. Он соответствует стандартам соединений 24° DIN 2353, гарантируя высокую надежность и совместимость с широко распространенными трубными системами. При этом важно отметить, что данная позиция не в полной мере соответствует норме ISO 8434-1 и доступна исключительно по запросу, что подчеркивает ее специализированное применение.
- Рабочее давление (WP): 250 бар
- Диаметр трубы (D1): 20 мм
- Резьба: BSP 3/4"
- Размер под ключ (CH1/CH2): 27 мм / 36 мм
- Серия: S
- Стандарт трубного соединения: Соединения 24° DIN 2353
- Исполнение: 90 град. ввертной
Адаптер поставляется в стандартном исполнении из стали. Для систем, требующих повышенной коррозионной стойкости или использования в агрессивных средах, доступны варианты из нержавеющей стали AISI 316. Для заказа адаптера из нержавеющей стали AISI 316 необходимо заменить первые две цифры артикула с «10....» на «11....». При необходимости заказа изделия из AISI 316 с гайкой из AISI 304, префикс артикула изменяется с «10....» на «14....».
