Адаптер угловой 90° под кольцо DS16 BSP 1/2" от Cast
Адаптер угловой 90° под кольцо DS16 BSP 1/2". Соединения с врезным кольцом (DIN 2353). Угловой адаптер 90° BSP (уплотнение по конусу)
Данный угловой адаптер 106119.1 от компании CAST представляет собой ввертной фитинг, предназначенный для создания герметичных и компактных соединений в гидравлических системах. Он используется для оптимизации прокладки трубопроводов в условиях ограниченного пространства, обеспечивая эффективное подключение в широком диапазоне применений, включая стационарное оборудование, мобильную спецтехнику и производственные линии с низким и стандартным давлением, а также в системах смазки и топливопроводах.
Конструкция адаптера предусматривает угловое соединение на 90 градусов, обеспечивая надежное подключение к трубной системе. Совместим с трубными соединениями по стандарту DIN 2353 с конусностью 24°. Адаптер оптимизирован для интеграции с трубными соединениями соответствующего диаметра, гарантируя герметичность и прочность в критически важных узлах.
- Артикул: 106119.1
- Рабочее давление (WP): 250 бар
- Диаметр трубы M1/D1: 16 мм
- Резьба: 1/2" BSP
- Стандарт трубного соединения: Соединения 24° DIN 2353

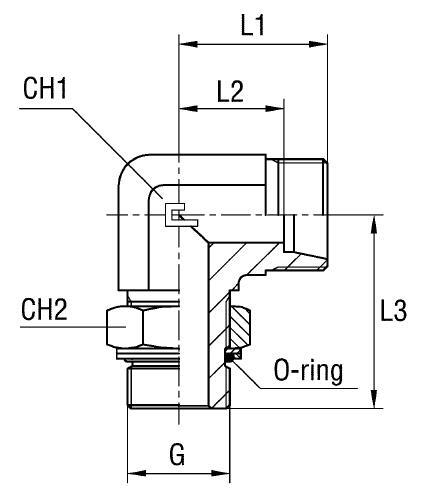

- Длина L1: 33 мм
- Длина L2: 24.5 мм
- Длина L3: 47 мм
- Длина L4: 43 мм
- Размер под ключ CH1/CH2: 27 мм
Базовая комплектация адаптера выполнена из стали. Для условий, требующих повышенной коррозионной стойкости или использования в агрессивных средах, доступен вариант из нержавеющей стали AISI 316. Для заказа адаптера из нержавеющей стали AISI 316 необходимо изменить префикс артикула с "10" на "11". Если требуется адаптер из нержавеющей стали AISI 316 с гайкой из AISI 304, префикс артикула должен быть изменен с "10" на "14". Обратите внимание, что данная позиция не соответствует норме ISO 8434-1 и доступна по запросу.
