Адаптер угловой 90° под кольцо DS10 BSP 3/8" от Cast
Адаптер угловой 90° под кольцо DS10 BSP 3/8. Соединения с врезным кольцом (DIN 2353). Угловой адаптер 90° BSP (уплотнение по конусу)
Представляем гидравлический адаптер CAST артикул 106116.1 – ключевой элемент для формирования герметичных угловых соединений в гидравлических системах. Этот 90-градусный угловой фитинг CAST разработан для использования со стандартными трубными соединениями 24° DIN 2353 и метрическими трубками диаметром 10 мм. Основное назначение – организация компактного и надежного подключения в узких пространствах или при необходимости изменения направления потока, что особенно актуально для станков, мобильной техники и систем со стандартным давлением до 250 бар.
Изделие представляет собой ввертной угловой фитинг с внешней резьбой BSP 3/8 дюйма и соединением для трубки 10 мм. Соответствие стандарту DIN 2353 гарантирует совместимость с широким спектром компонентов. Высококачественная конструкция обеспечивает надежное соединение под углом 90 градусов, минимизируя потери давления и исключая утечки при правильной установке. Адаптер не соответствует полностью норме ISO 8434-1, что делает его доступным по особому запросу для специфических применений.
- Артикул: 106116.1
- Бренд: CAST
- Рабочее давление (WP): 250 бар
- Диаметр трубы (D1): 10 мм
- Резьба: BSP 3/8"
- Стандарт трубного соединения: 24° DIN 2353
- Исполнение: 90 градусов
- Серия: S

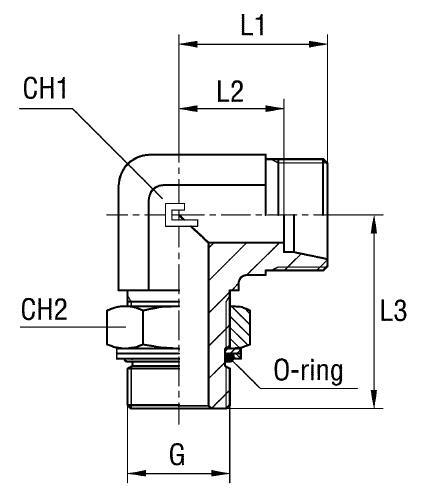

- Размер под ключ CH1: 19 мм
- Размер под ключ CH2: 22 мм
- Длина L1: 25 мм
- Длина L2: 17,5 мм
- Длина L3: 37 мм
- Длина L4: 34 мм
Для заказа адаптера из нержавеющей стали AISI 316, обладающей повышенной коррозионной стойкостью и пригодной для агрессивных сред, необходимо сменить первые две цифры артикула с "10" на "11". Если требуется исполнение из нержавеющей стали AISI 316 с гайкой из AISI 304, префикс артикула должен быть изменен с "10" на "14". В стандартную комплектность входят только сам фитинг; уплотнительные шайбы и другие аксессуары приобретаются отдельно.
