Cast Адаптер-переходник JIC 9/16"(Ш) на BSP 1/4"(Г) арт. 200303.3

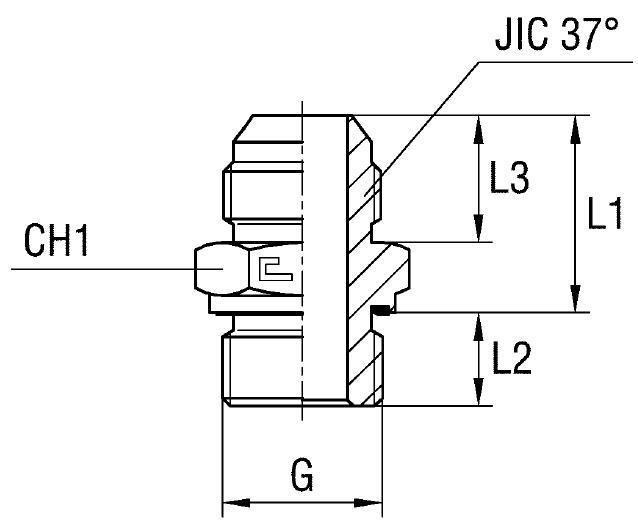

Адаптер-переходник JIC 9/16"(Ш) на BSP 1/4"(Г). Соединения под развальцовку 37° (JIC). Прямой ввертной адаптер BSP с уплотнением ED
Данный прямой адаптер-переходник, артикул 200303.3, является ключевым элементом в линейке соединений производства CAST. Он предназначен для обеспечения герметичного и надежного подключения между компонентами, использующими различные стандарты резьбы: SAE J514 JIC 37° (наружная) и BSP (внутренняя). Этот переходник критически важен для интеграции систем и оборудования, работающих при рабочем давлении до 350 бар, находя широкое применение в мобильной гидравлике, станочном оборудовании и промышленных гидравлических линиях.
Конструкция обеспечивает максимально компактный узел, минимизируя потери давления и упрощая монтаж. На стороне JIC используется стандартный конус 37°, который гарантирует высоконадежное, многократно разъёмное трубное соединение без необходимости сварки. Адаптер соответствует международным стандартам SAE J514 и является идеальным решением для быстрого, безопасного и долговечного подключения шланговых линий к портам с резьбой BSP.
Стандартное исполнение изготавливается из высокопрочной углеродистой стали с надежным антикоррозионным покрытием. Для приложений в условиях повышенной влажности, коррозионной активности или агрессивной среды (например, в морской технике или химической промышленности), доступно исполнение из нержавеющей стали AISI 316. При заказе нержавеющего варианта необходимо заменить префикс артикула 20... на 21..., получая специализированный высококачественный фитинг CAST, устойчивый к внешним воздействиям.
-
Рабочее давление350 бар
-
Размер под ключ19 мм
-
Резьба BSP1/4" G (внутренняя)
-
Резьба JIC9/16-18 UNF (наружная)
-
СтандартСоединения 37° SAE J514
