Адаптер-переходник JIC 9/16"(Ш) на BSP 1/2"(Г) от Cast
Адаптер-переходник JIC 9/16"(Ш) на BSP 1/2"(Г). Соединения под развальцовку 37° (JIC). Прямой ввертной адаптер BSP с уплотнением ED
Данное изделие представляет собой высокопроизводительный прямой адаптер-переходник (артикул 200317.3) производства CAST. Он разработан для обеспечения надежного и герметичного соединения разнотипных гидравлических линий. Основное назначение – интеграция метрической гидравлики JIC 37° (наружная резьба 9/16-18) с дюймовой резьбой BSPP (внутренняя резьба 1/2"). Адаптер применяется в системах среднего и высокого давления (до 350 бар), широко используется в мобильной технике, станках и промышленных гидравлических установках, где требуется преобразование стандартов соединения.

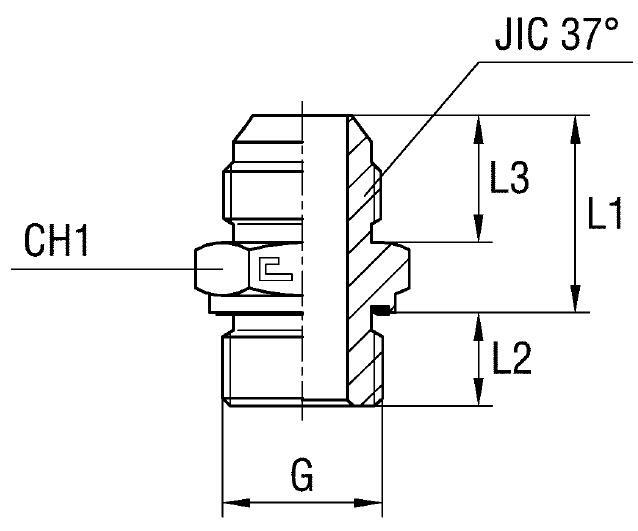

Конструкция выполнена в виде цельнометаллического ввертного фитинга прямого исполнения. На стороне JIC используется стандарт 37° SAE J514, обеспечивающий высочайшую герметичность за счет металлического уплотнения "металл по металлу". На стороне BSP предусмотрена внутренняя цилиндрическая резьба 1/2". Геометрические параметры (длины L1=26 мм, L2=14 мм) и размер под ключ CH27 гарантируют компактность установки при сохранении требуемого запаса прочности. Это критически важное трубное соединение для быстрой и безопасной переадаптации систем.
- Рабочее давление (WP): 350 бар
- Тип соединения 1: JIC 37° (наружный, 9/16-18 UNF)
- Тип соединения 2: BSPP (внутренний, 1/2 дюйма)
- Стандарт JIC: SAE J514
- Размер под ключ (CH1): 27 мм
Стандартное исполнение адаптера выполнено из высококачественной оцинкованной стали, устойчивой к умеренным механическим нагрузкам и коррозии. Для проектов, требующих повышенной коррозионной стойкости, таких как морская гидравлика или работа с агрессивными средами, предусмотрен вариант из нержавеющей стали AISI 316. При заказе изделий из нержавеющей стали необходимо заменить префикс артикула с 20... на 21.... Изделие поставляется без дополнительных уплотнительных колец, так как уплотнение фитинга CAST JIC 37° является конусным и не требует дополнительных расходных материалов для обеспечения герметичности.
