Cast Адаптер-переходник JIC 7/16"(Ш) на BSP 1/4"(Г) арт. 200310.3
Адаптер-переходник JIC 7/16"(Ш) на BSP 1/4"(Г). Соединения под развальцовку 37° (JIC). Прямой ввертной адаптер BSP с уплотнением ED
Прямой гидравлический адаптер-переходник (Артикул: 200310.3) от производителя CAST предназначен для обеспечения герметичного и надежного соединения компонентов с различными стандартами резьбы. Данный элемент позволяет интегрировать метрические системы JIC 37° (наружная резьба 7/16-20 UNF) с цилиндрическими резьбами BSPP (внутренняя резьба G 1/4 дюйма). Принадлежит к универсальной серии и применяется в гидравлических системах общего назначения, включая мобильную технику, станки и прессовое оборудование, работающее при стандартном и высоком давлении.

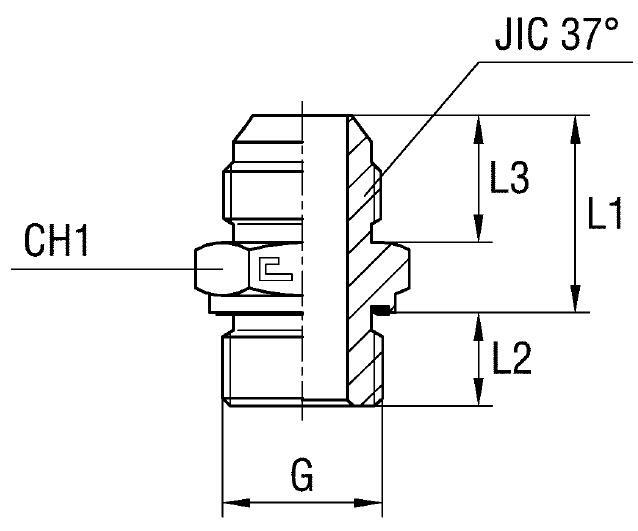

Конструктивно изделие представляет собой цельный прямой фитинг CAST. Соединение JIC (Joint Industrial Council) соответствует стандарту SAE J514, обеспечивая герметизацию за счет контакта конуса 37° с ответной частью, что критически важно для высоконапорных систем до 350 бар. Внутренняя резьба BSP G1/4" позволяет использовать адаптер как ввертной элемент для быстрого и компактного подключения к портам или другим гидравлическим компонентам.
Для применения в условиях повышенной коррозионной активности, агрессивных сред или при работе с особыми жидкостями, доступно исполнение из нержавеющей стали AISI 316. При заказе такого варианта необходимо изменить префикс артикула с "20...." на "21....". Данное трубное соединение отличается высокой надежностью и не требует дополнительных уплотнительных шайб на стороне JIC, полагаясь исключительно на герметизацию по конусу 37°.
-
МатериалКонструкционная сталь (с покрытием)
-
Рабочее давление350 бар
-
Размер7/16-20 UNF, G 1/4"
-
Размер под ключ19 мм
-
СтандартSAE J514 (конус 37°)
