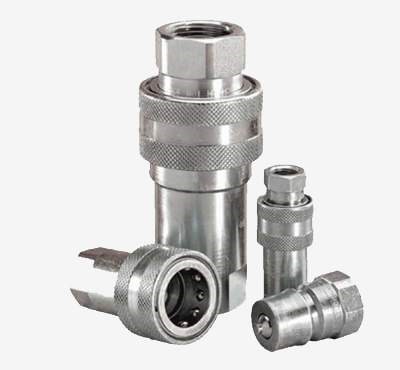

Быстроразъёмные соединения серии ISO B
Серия ISO B — это БРС Stucchi по стандарту ISO 7241-1B. Это второй из двух старейших ISO-стандартов быстроразъёмных соединений. На складе порядка 70 артикулов.
В чём разница ISO A и ISO B: разная геометрия посадочных кромок (A и B НЕ совместимы). Исторически ISO B применяется реже A в массовых применениях, но активно используется на специфической технике — горнодобыче, военной, специальных гидростендах.
Технические характеристики: рабочее давление 200-450 бар, размерная сетка DN 6 до DN 32, резьба BSP/NPT/METRIC. Замок пружинный, расстыковка одной рукой.
Где применяется: тяжёлая горная техника с предпочтением к ISO B, специальные тестовые стенды, оборудование под советскую/постсоветскую традицию (на отечественной технике 80-х – 90-х часто стоял аналог ISO B).
Если на оборудовании уже стоит серия B — берётся та же. Совместимости с серией A нет. +7 (495) 777-38-43.
Частые вопросы
Чем серия ISO B отличается от ISO A?
ISO A и ISO B — два разных профиля внутри одного стандарта ISO 7241-1 (Series A и Series B). Оба клапанного типа с открытым лицом, но геометрия стыковочной части у них разная, поэтому половинки ISO A и ISO B одного номинала между собой НЕ соединяются. Если на технике стоит ответная часть ISO B, то и вторую половину нужно брать ISO B — переставить с парка под ISO A не получится.
Можно ли соединить ISO B с Flat Face?
Нет. Flat Face — это уже другой стандарт, ISO 16028, с плоским лицом и собственной геометрией замка. С клапанным профилем ISO B он несовместим. Если на одной стороне ISO B, а на другой Flat Face, нужен либо переходник, либо замена полумуфты на ответную ISO B.
Когда брать ISO B, а не Flat Face?
ISO B (как и ISO A) — клапанный профиль с открытым лицом: проще и дешевле, но при разъединении остаётся капля масла, а в открытое лицо может попасть грязь. Flat Face (ISO 16028) выбирают там, где важна чистота: плоское лицо даёт минимум потерь жидкости и не тащит грязь внутрь — это критично для гидромолотов, навесного оборудования и работы в пыли. Если таких требований нет и техника уже под ISO B — берите ISO B.
Как подобрать ISO B под рукав или РВД?
Сначала убедитесь, что ответная полумуфта на технике именно ISO B, а не ISO A: внешне они похожи, но не стыкуются. Затем подберите присоединительную резьбу под концевик вашего рукава или РВД и номинальный проход под расход линии. Размер берётся по ответной части, а не на глаз — половинки разных серий и номиналов друг к другу не подходят.
Как отличить ISO B от ISO A, если маркировка стёрта?
Надёжнее всего пробная стыковка с заведомо известной ответной частью: ISO A и ISO B одного размера физически не соединятся друг с другом, и это сразу покажет профиль. На глаз серии различаются геометрией клапана и фаски на торце, но визуально они очень близки, поэтому при сомнениях ориентируйтесь не на внешний вид, а на то, к какой именно полумуфте деталь стыкуется на технике.
