Ввертной угловой штуцер 90° DL18 NPT 1/2" (корпус) от Cast
Ввертной угловой штуцер 90° DL18 NPT 1/2" (корпус). Соединения с врезным кольцом (DIN 2353). Угловой ввертной адаптер 90° NPT (уплотнение по резьбе)
Ввертной угловой штуцер 90° (артикул 102109.1) от производителя CAST представляет собой специализированный элемент для компактного и надежного подключения гидравлических линий. Данное изделие, предназначенное для использования в системах среднего давления (до 315 бар), обеспечивает изменение направления потока на 90 градусов. Основные области применения охватывают станочное оборудование, системы смазки и приводы мобильной техники, где требуется встраивание соединения непосредственно в корпус или гидравлический коллектор.

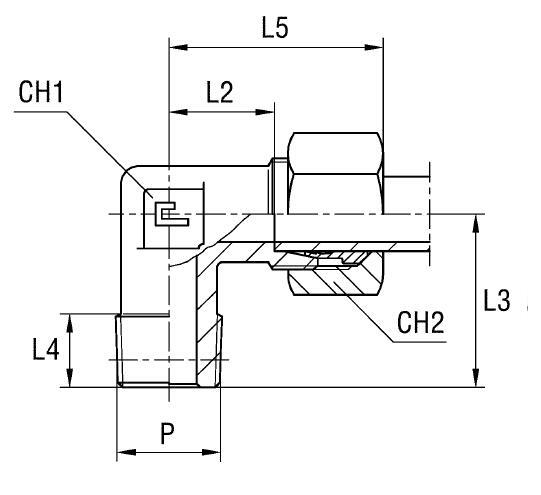

Конструктивно штуцер является угловым корпусом, оснащенным трубной конической резьбой NPT 1/2" для герметичного ввертывания в рабочую полость. С другой стороны предусмотрено посадочное место для трубного соединения метрического диаметра D1=18 мм, соответствующее стандарту 24° конусности по DIN 2353. Важно учитывать, что, согласно спецификации производителя CAST, данная позиция не соответствует международной норме ISO 8434-1. Для создания высокопрочного неразъемного соединения компонент используется совместно с накидной гайкой и врезным кольцом.
- Артикул CAST: 102109.1
- Максимальное рабочее давление (WP): 315 бар
- Диаметр присоединяемой трубы (D1): 18 мм
- Присоединительная резьба: NPT 1/2"
- Серия давления: L (Легкая)
- Стандарт фитинга: Соединения 24° согласно DIN 2353
Стандартное исполнение штуцера выполнено из оцинкованной стали. Для проектов, требующих повышенной коррозионной стойкости или работы с агрессивными средами, доступны модификации из нержавеющей стали AISI 316. При заказе полностью нержавеющего варианта (AISI 316) необходимо изменить префикс артикула с 10.... на 11..... Если требуется корпус из AISI 316 с гайкой из AISI 304, используется префикс 14..... Обратите внимание: для формирования полноценного узла все необходимые фитинги CAST (накидная гайка и врезное кольцо) заказываются отдельно.
