Cast Ввертной угловой штуцер 90° DL15 NPT 3/8" (корпус) арт. 102133.1
Ввертной угловой штуцер 90° DL15 NPT 3/8" (корпус). Соединения с врезным кольцом (DIN 2353). Угловой ввертной адаптер 90° NPT (уплотнение по резьбе)
Угловой ввертной штуцер (артикул 102133.1) производства CAST предназначен для организации компактного и герметичного соединения трубных систем под углом 90°. Этот фитинг CAST используется в гидравлических контурах низкого и стандартного давления (серия L). Основное назначение – подключение труб D1=15 мм к портам с конической резьбой NPT. Изделие применяется в стационарных промышленных установках, машиностроении, а также в системах смазки и топливоподачи мобильной техники.

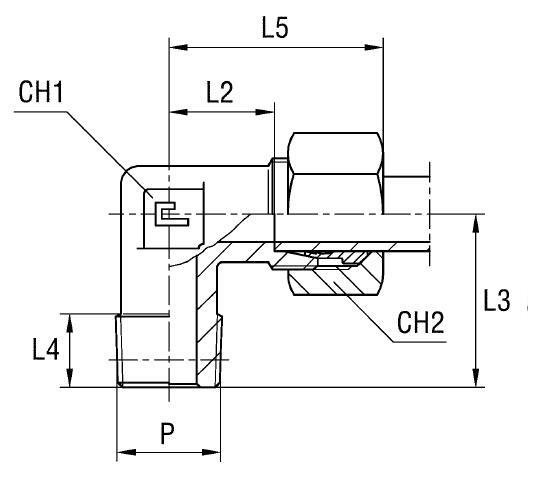

Конструкция штуцера представляет собой монолитный угловой корпус (DL), оптимизированный для формирования надежного 24° конусного трубного соединения. Штуцер совместим со стандартными врезными кольцами и накидными гайками (приобретаются отдельно) согласно стандарту DIN 2353. Важно, что данная позиция не соответствует требованиям нормы ISO 8434-1, что необходимо учитывать при сертификации и проектировании систем, требующих строгого международного соответствия.
Штуцер поставляется как корпус. Стандартное исполнение (префикс 10....) изготовлено из высокопрочной оцинкованной стали. Для эксплуатации в условиях повышенной коррозионной стойкости или агрессивных сред, доступны варианты из нержавеющей стали AISI 316 (при заказе смените префикс на 11....) или комбинированное исполнение (14....), где корпус выполнен из AISI 316, что обеспечивает максимальную долговечность в сложных условиях эксплуатации.
-
Диаметр трубы15 мм
-
Длина15 мм
-
Рабочее давление315 бар (Серия L)
-
Размер под ключ27 мм
-
Стандарт соединенияDIN 2353 (конус 24°)
-
Тип соединенияNPT 3/8" (коническая)
Документация
 | Технический паспорт CAST — Ввертной угловой штуцер 90° DL15 NPT 3/8" (корпус) арт. 102133.1 |
