Ввертной угловой штуцер 90° DL12 NPT 3/8" (корпус) от Cast
Ввертной угловой штуцер 90° DL12 NPT 3/8" (корпус). Соединения с врезным кольцом (DIN 2353). Угловой ввертной адаптер 90° NPT (уплотнение по резьбе)
Этот угловой ввертной штуцер 90° (артикул 102107.1) разработан для создания герметичного и компактного подключения гидравлических линий в условиях ограниченного пространства. Изделие от производителя CAST, серия L (легкая), предназначено для использования в системах низкого и среднего давления. Максимальное рабочее давление составляет 315 бар, что делает его применимым в широком спектре задач: от станочного оборудования и промышленных линий до мобильной спецтехники.

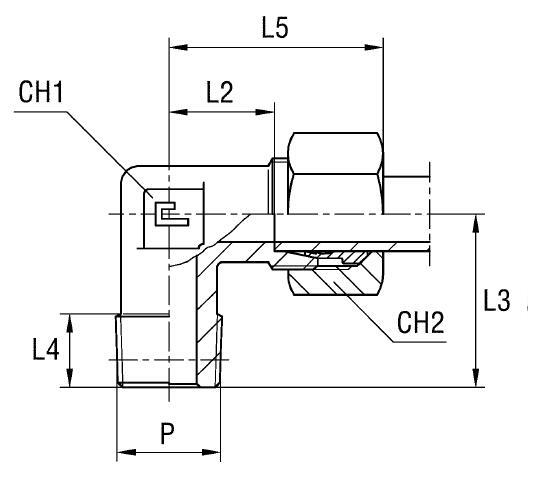

Конструктивно штуцер представляет собой угловой корпус с внешней конической резьбой NPT 3/8" для надежного вворачивания в порт. Со стороны подключения трубы используется конус 24° для создания герметичного трубного соединения по стандарту DIN 2353. Следует учитывать, что данная позиция поставляется как корпус и не соответствует в комплектации стандарту ISO 8434-1, требуя для завершения монтажа дополнительной обжимной гайки и кольца.
- Рабочее давление (WP): 315 бар
- Номинальный диаметр трубы (D1): 12 мм
- Тип и размер резьбы подключения: NPT 3/8"
- Серия давления: L (Легкая)
- Стандарт совместимости: 24° конус DIN 2353
Стандартное исполнение фитинг CAST выполнено из оцинкованной стали. Для применений, требующих высокой коррозионной стойкости, например, в пищевой или химической промышленности, доступно исполнение из нержавеющей стали AISI 316. Для заказа деталей из AISI 316 используйте префикс артикула 11.... (например, 112107.1), а для комплектации с гайкой из AISI 304 – префикс 14....
