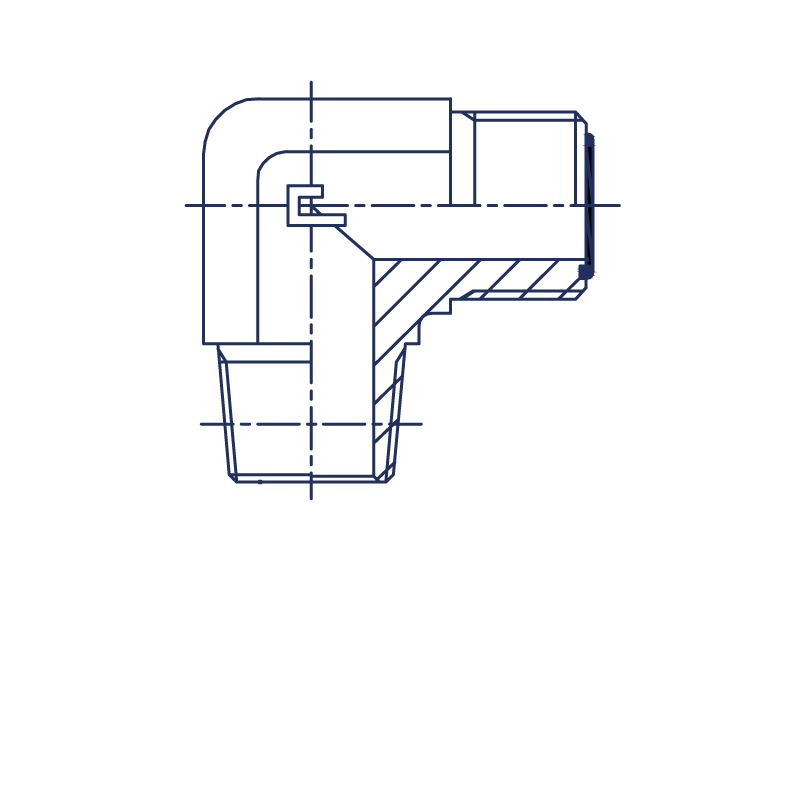

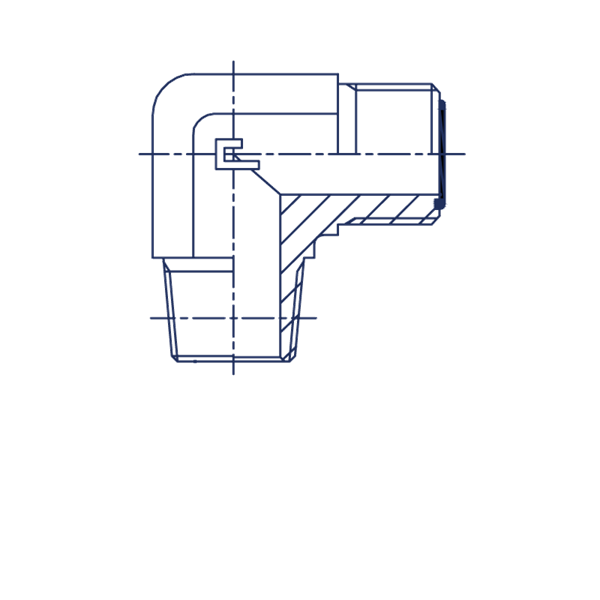

Cast Ввертной угловой фитинг 90° ORFS 13/16" на NPTF 3/8" арт. 403903
Ввертной угловой фитинг 90° ORFS 13/16" на NPTF 3/8". Соединения с торцевым уплотнением (ORFS). Угловой ввертной адаптер 90° NPTF (уплотнение по резьбе)
Данный ввертной угловой фитинг артикул 403903 от производителя CAST представляет собой специализированный компонент для создания герметичных и компактных гидравлических соединений. Он обеспечивает надежное подключение под углом 90° в системах со стандартным и высоким рабочим давлением до 630 бар. Основные области применения включают мобильную технику, станочное оборудование, промышленные установки и масляные системы, где требуется эффективное и безопасное закрепление трубопроводов.
Конструктивно фитинг выполнен как угловое ввертное соединение, предназначенное для перехода с ORFS (O-Ring Face Seal) резьбы 13/16-16 на коническую трубную резьбу NPTF 3/8". Соответствие стандарту SAE-J1453 гарантирует совместимость и надежность в гидравлических системах. Это позволяет создавать гибкие конфигурации трубопроводов, обеспечивая надежное уплотнение с торцевым кольцом, что минимизирует риски утечек в условиях вибрации и пульсации давления.
Фитинг выполнен из высококачественной стали, обеспечивающей долговечность и устойчивость к агрессивным средам. Для случаев, требующих повышенной коррозионной стойкости, доступна модификация из нержавеющей стали AISI 316. Для заказа такой версии необходимо заменить первые две цифры артикула с 40 на 41 (например, 413903). Изделие обеспечивает высокую степень герметичности, что критически важно для ответственных гидравлических узлов и исключения контаминации рабочей среды.
-
Артикул403903
-
Диаметр трубы12 мм
-
Длина14,5 мм, 28 мм, 31 мм
-
ПроизводительCAST
-
Рабочее давление630 бар
-
Размер под ключ19
-
Резьба ORFS13/16-16
-
Стандарт соединенияСоединения 90° SAE-J1453
Документация
 | Технический паспорт CAST — Ввертной угловой фитинг 90° ORFS 13/16" на NPTF 3/8" арт. 403903 |
