Ввертной штуцер FC DS20 BSPT 3/4" (корпус) от Cast
Ввертной штуцер FC DS20 BSPT 3/4" (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер BSPT (уплотнение по резьбе)
Ввертной штуцер CAST, артикул 101720.1, представляет собой ключевой компонент для создания надежного и герметичного ввертного соединения в гидравлических системах. Произведенный брендом CAST в серии S, данный штуцер обеспечивает эффективное подключение трубной арматуры и предназначен для использования в широком спектре применений, включая промышленную гидравлику, мобильную технику, а также в станкостроении, где требуется высококачественный гидравлический фитинг CAST для работы при стандартном рабочем давлении.
Данный элемент является корпусом ввертного штуцера, разработанным для интеграции в гидравлический контур с внешней резьбой BSPT 3/4". Конструкция штуцера оптимизирована для совместимости с трубными соединениями 24° DIN 2353, обеспечивая стандартизированный и надежный способ подключения труб диаметром 20 мм. Важно отметить, что данная позиция не соответствует норме ISO 8434-1, что следует учитывать при проектировании и монтаже систем, требующих строгого соблюдения данного стандарта.
- Рабочее давление (WP): 400 бар
- Диаметр трубы (M1/D1): 20 мм
- Тип резьбы: BSPT 3/4"
- Стандарт трубного соединения: 24° конус DIN 2353

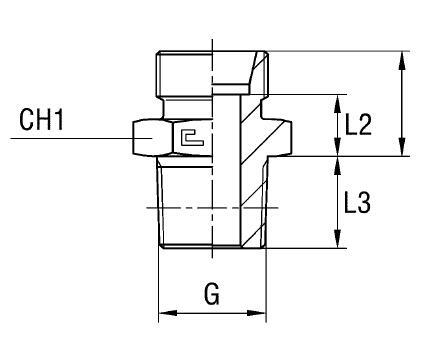

- Размер под ключ CH1: 32 мм
- Размер под ключ CH2: 36 мм
- Серия: S
- Длина L1: 28 мм
- Длина L2: 17,5 мм
- Длина L3: 16 мм
- Длина L4: 39 мм
Базовая версия штуцера изготовлена из высококачественной стали. Для применения в условиях повышенной коррозионной активности или агрессивных сред доступна модификация из нержавеющей стали AISI 316 – для заказа такой версии необходимо заменить первые две цифры артикула с "10...." на "11....". Также предлагается вариант с корпусом из нержавеющей стали AISI 316 и гайкой из нержавеющей стали AISI 304, артикул которого начинается с "14....", что обеспечивает дополнительную гибкость при выборе материалов для специфических условий эксплуатации.
