Cast Ввертной штуцер FC DLL06 BSPT 1/8" (корпус) арт. 101702.1
Ввертной штуцер FC DLL06 BSPT 1/8" (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер BSPT (уплотнение по резьбе)
Ввертной штуцер FC DLL06, артикул 101702.1, производства CAST — это компонент серии LL (Light Duty), предназначенный для обеспечения компактного и герметичного подключения трубопроводов в системах с низким и стандартным давлением. Основное назначение этого фитинга — создание надежного соединения для труб диаметром 6 мм в различных областях, включая смазочные и топливные линии, пневматические контуры, а также в станочном оборудовании и мобильной технике.

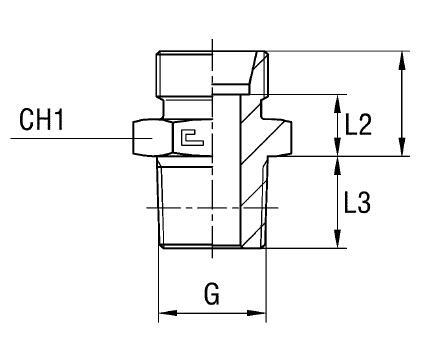

Конструктивно данный ввертной штуцер представляет собой "корпус" с наружной конической резьбой BSPT 1/8" для монтажа в ответное резьбовое отверстие и 24° конусом для трубного соединения. Он соответствует стандарту DIN 2353, обеспечивая совместимость с трубными соединениями данного типа. Важно отметить, что данная позиция не в полной мере соответствует унифицированной норме ISO 8434-1, что следует учитывать при проектировании и замене компонентов. Совместим с метрическими трубками диаметром 6 мм, формируя прочное и герметичное соединение.
Стандартное исполнение фитинга CAST выполнено из стали. Для применения в агрессивных средах или условиях, требующих повышенной коррозионной стойкости, доступны варианты из нержавеющей стали AISI 316. При заказе такого исполнения необходимо заменить префикс артикула с "10" на "11". Если требуется трубное соединение из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, артикул должен начинаться с "14".
-
Артикул101702.1
-
Диаметр трубы6 мм (M1/D1)
-
Длина12 мм, 18,5 мм, 6,5 мм, 8 мм
-
Рабочее давление100 бар
-
Размер под ключ12 мм
-
РезьбаBSPT 1/8"
-
СерияLL (Light Duty)
-
Стандарт соединенияСоединения 24° DIN 2353
