Ввертной штуцер FC DL10 BSPT 1/4" в сборе от Cast
Ввертной штуцер FC DL10 BSPT 1/4" в сборе. Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер BSPT (уплотнение по резьбе)
Ввертной штуцер CAST с артикулом 101706 предназначен для создания герметичного и надежного соединения гидравлических трубных систем с портами, имеющими внутреннюю резьбу BSPT 1/4". Этот ввертной штуцер CAST из серии L обеспечивает компактное и эффективное подключение в условиях стандартного давления, что делает его оптимальным решением для стационарных станков, мобильной техники, сельскохозяйственного оборудования и различных промышленных установок.
Данный фитинг представляет собой интегрированное решение для подсоединения труб с внешним диаметром 10 мм. Конструкция соответствует требованиям 24° конусных соединений согласно DIN 2353, гарантируя высокую степень герметичности и устойчивости к вибрациям. Важно отметить, что общая позиция в сборе, включая резьбу BSPT, не соответствует норме ISO 8434-1, что следует учитывать при проектировании и монтаже систем. Надежное трубное соединение реализуется посредством входящих в комплект гайки и врезного кольца.
- Бренд: CAST
- Артикул: 101706
- Рабочее давление (WP): 315 бар
- Диаметр трубы M1/D1: 10 мм
- Резьба 5: BSPT 1/4"
- Стандарт трубного соединения: Соединения 24° DIN 2353

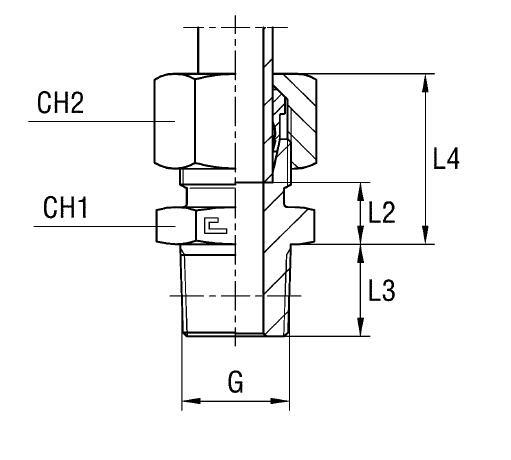

- Размер под ключ 1 (CH1): 17 мм
- Размер под ключ 2 (CH2): 19 мм
- Серия: L
- Длина L1: 16 мм
- Длина L2: 9 мм
- Длина L3: 12 мм
- Длина L4: 24 мм
Стандартное исполнение гидравлического фитинга выполнено из стали. Для применения в условиях повышенной коррозионной активности или агрессивных сред доступны варианты из нержавеющей стали. При заказе фитинга из нержавеющей стали AISI 316 замените первые две цифры артикула с 10.... на 11..... Если требуется фитинг из нержавеющей стали AISI 316, но с гайкой из нержавеющей стали AISI 304, следует изменить префикс артикула с 10.... на 14..... Эти опции обеспечивают гибкость при выборе материалов в зависимости от эксплуатационных требований.
