Ввертной штуцер FC DL10 BSPT 1/2" (корпус) арт. 101730.1 от Cast

Ввертной штуцер FC DL10 BSPT 1/2" (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер BSPT (уплотнение по резьбе)

Штуцер ввертной (Stud Coupling) артикул 101730.1 производства CAST предназначен для компактного и герметичного подключения метрических труб к функциональным портам или блокам с конической трубной резьбой BSPT. Изделие относится к легкой серии (L) с рабочим давлением до 315 бар, что обеспечивает его эффективное применение в гидравлических контурах среднего давления. Основные области применения включают станочное оборудование, системы смазки и мобильную технику, где требуется быстрый монтаж и высокая ремонтопригодность.

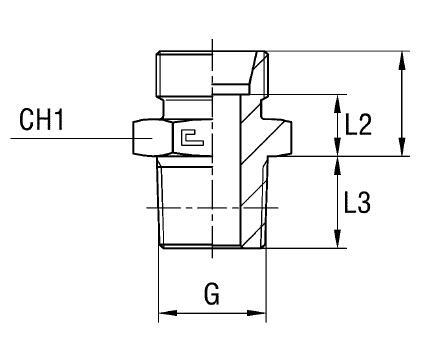

Конструктивно данный элемент представляет собой корпус, сочетающий внешнюю коническую резьбу BSPT 1/2" и врезное трубное соединение под трубку диаметром 10 мм. Соединение с трубой выполнено по принципу конуса 24° согласно стандарту DIN 2353. Обратите внимание, что, хотя врезная часть соответствует DIN 2353, общая конфигурация штуцера с резьбой BSPT не соответствует жестким требованиям нормы ISO 8434-1, что обусловлено спецификой резьбового исполнения.

• Рабочее давление (WP): 315 бар
• Номинальный диаметр трубы (D1): 10 мм
• Тип резьбы (порт): BSPT 1/2"
• Серия соединения DIN 2353: L (Легкая)
• Стандарт трубного соединения: 24° DIN 2353

Стандартное исполнение фитинг CAST (артикул 10....) изготовлено из стали с гальваническим покрытием. Для работы в агрессивных средах и условиях повышенной коррозионной опасности доступно исполнение из нержавеющей стали AISI 316 (заказ осуществляется заменой префикса на 11....). При необходимости, можно заказать штуцер с корпусом из AISI 316 и гайкой из AISI 304 (префикс 14....). Для формирования полноценного и герметичного соединения корпус штуцера требует дополнительной комплектации накидной гайкой и врезным кольцом.
