Ввертной штуцер FC DL08 NPT 1/4" (корпус) от Cast
Ввертной штуцер FC DL08 NPT 1/4" (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер NPT (уплотнение по резьбе)
Ввертной штуцер FC DL08 NPT 1/4" (корпус), артикул 101805.1, производства CAST, серия L, предназначен для обеспечения герметичного и надежного подключения к гидравлическим системам. Этот компонент используется для адаптации резьбовых отверстий с американской конической резьбой NPT 1/4" под стандартные трубные соединения 24° по DIN 2353. Основные области применения включают станочное оборудование, мобильную технику и промышленные гидравлические системы со стандартным рабочим давлением до 315 бар.

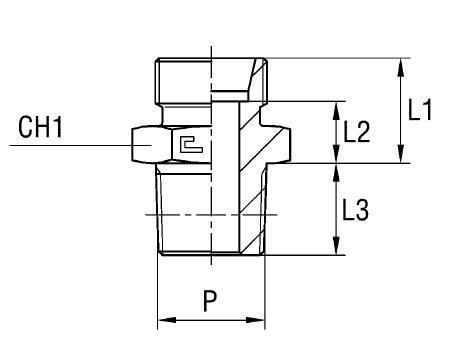

Конструктивно данный штуцер представляет собой корпус фитинга с интегрированной наружной конической резьбой NPT 1/4" и посадочным местом для трубного соединения 24° конуса. Это обеспечивает прочное и герметичное соединение без применения дополнительных уплотнителей на конусной части. Хотя штуцер совместим с трубными соединениями 24° по DIN 2353, данная специфическая конфигурация с резьбой NPT 1/4" не соответствует полному стандарту ISO 8434-1.
- Артикул: 101805.1
- Производитель: CAST
- Рабочее давление (WP): 315 бар
- Диаметр подключаемой трубы: 8 мм
- Тип резьбы: NPT 1/4"
- Серия: L (легкая)
- Стандарт трубного соединения: Соединения 24° DIN 2353
- Размер под ключ (CH1/CH2): 17 мм
- Общая длина (L4): 23 мм
Стандартное исполнение фитинга CAST выполнено из оцинкованной стали, обеспечивающей базовую коррозионную стойкость. Для применений в агрессивных средах или условиях повышенной коррозии доступен вариант из нержавеющей стали AISI 316. Для заказа такого исполнения необходимо заменить первые две цифры артикула с 10.... на 11..... Также существует вариант исполнения, артикул которого начинается с 14...., предлагающий иную конфигурацию нержавеющей стали, обычно используемую в комплектах с гайкой из AISI 304.
