Cast Угловой соединитель 90° под кольцо DS16 M24x1.5 в сборе арт. 103819
Угловой соединитель 90° под кольцо DS16 M24x1.5 в сборе. Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Представляем угловой фитинг 90° под кольцо, артикул 103819, разработанный для надежного и компактного создания гидравлических трубопроводных систем. Данное изделие производства CAST, входящее в серию S, обеспечивает герметичное подключение в условиях стандартного и высокого давления. Широко применяется в гидравлических системах мобильной техники, промышленного оборудования, станков и гидравлических приводов.
Конструкция углового соединителя 90° выполнена в соответствии со стандартом DIN 2353, обеспечивая надежное герметичное соединение с трубными наконечниками под углом 24°. Этот тип фитинга гарантирует прочность и долговечность даже при высоких нагрузках, являясь оптимальным решением для создания герметичных гидравлических контуров. Он совместим с трубами, соответствующими стандартам трубных соединений.
Стандартное исполнение данного углового соединителя 90° предусматривает материал корпуса из углеродистой стали с антикоррозионным покрытием. Для применения в агрессивных средах или для повышения коррозионной стойкости доступен заказ исполнения из нержавеющей стали AISI 316 (замените префикс артикула "10" на "11") или комбинированного исполнения с гайкой из нержавеющей стали AISI 304 (префикс "14").
-
Диаметр трубы16 мм
-
Рабочее давление630 бар
-

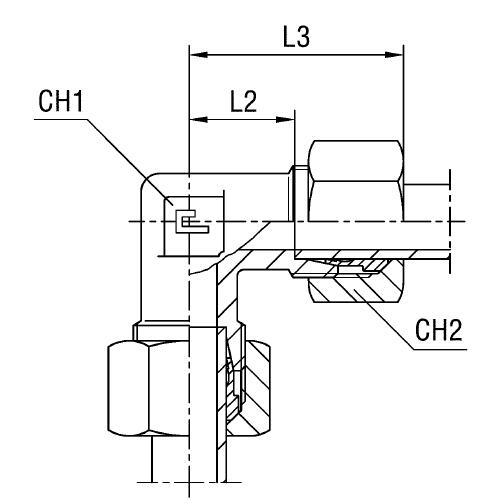

Размер под ключ24 мм, 30 мм
-
СерияS
-
Стандарт соединения24° DIN 2353
Документация
 | Технический паспорт CAST — Угловой соединитель 90° под кольцо DS16 M24x1.5 в сборе арт. 103819 |
