Cast Угловой соединитель 90° под кольцо DS08 M16x1.5 в сборе арт. 103815
Угловой соединитель 90° под кольцо DS08 M16x1.5 в сборе. Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Угловой гидравлический фитинг 90°, артикул 103815, предназначен для создания герметичных, компактных разъемных соединений в гидравлических системах. Производства CAST, данный компонент относится к серии S и подходит для применения в системах среднего и высокого давления, включая мобильную технику, станки и промышленное оборудование, где требуется надежное подсоединение трубопроводов.

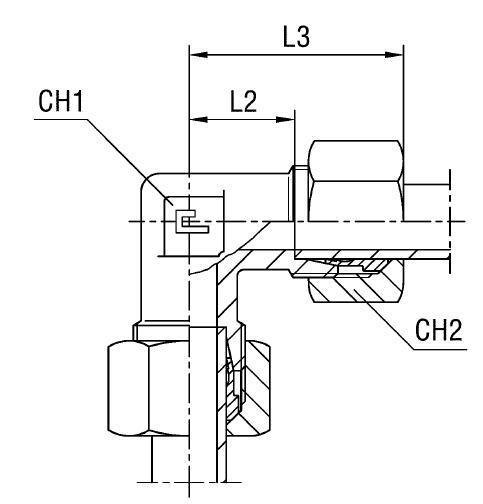

Конструкция фитинга представляет собой угловой элемент с наружной резьбой M16x1.5 и конусным присоединением 24°, соответствующим стандарту DIN 2353. Такая конфигурация обеспечивает быстрое и надежное монтаж трубных соединений без необходимости сварки, гарантируя высокую герметичность при динамических нагрузках.
В стандартную комплектацию входит сам фитинг. Для обеспечения коррозионной стойкости и применения в агрессивных средах предлагаются исполнения из нержавеющей стали. При заказе фитинга из нержавеющей стали AISI 316, замените префикс артикула "10" на "11". Для варианта с гайкой из нержавеющей стали AISI 304, используйте префикс "14".
-
Диаметр трубы8 мм
-
Рабочее давление800 бар
-
Размер под ключ14 мм, 19 мм
-
СерияS
-
СтандартDIN 2353 (24° конус)
-
Тип соединенияКольцевое (под уплотнительное кольцо)
