Cast Угловой соединитель 90° под кольцо DS08 M16x1.5 (корпус) арт. 103815.1
Угловой соединитель 90° под кольцо DS08 M16x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Представляем угловой соединитель 90° под кольцо, артикул 103815.1, производства CAST, серия S. Данное изделие предназначено для формирования надежных и герметичных разъемных гидравлических соединений под углом 90 градусов, обеспечивая компактное подключение трубопроводов в системах низкого, среднего и высокого давления. Широко применяется в гидравлических системах мобильной техники, станкостроении, промышленном оборудовании.

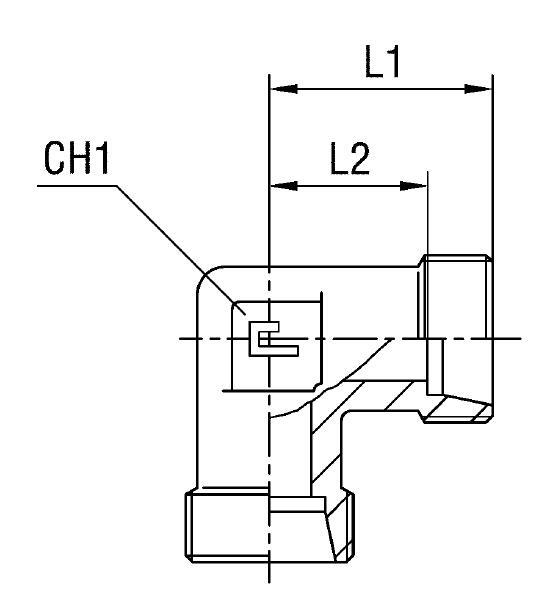

Конструктивно представляет собой полый фитинг с метрической резьбой M16x1.5 для подключения к оборудованию и присоединением для трубы диаметром 8 мм, соответствующий стандарту 24° DIN 2353. Обеспечивает герметичность за счет использования врезного кольца (не входит в комплект корпуса). Данный фитинг CAST спроектирован для интеграции в стандартные гидравлические линии, соответствующие указанному стандарту.
Описанный артикул 103815.1 поставляется как корпус фитинга. Для заказа фитинга из нержавеющей стали AISI 316, модифицируйте начальные цифры артикула с 10 на 11. Для заказа комплекта из корпуса AISI 316 и гайки AISI 304, используйте префикс 14. Использование нержавеющих материалов рекомендовано для работы в условиях повышенной влажности и агрессивных сред, где требуется высокая коррозионная стойкость.
-
Диаметр трубы8 мм (D1)
-
ПроизводительCAST
-
Рабочее давлениедо 800 бар
-
Размер под ключ14 мм / 19 мм
-
РезьбаM16x1.5
-
СерияS
-
Стандарт соединения24° DIN 2353
Документация
 | Технический паспорт CAST — Угловой соединитель 90° под кольцо DS08 M16x1.5 (корпус) арт. 103815.1 |
