Cast Угловой соединитель 90° под кольцо DL22 M30x2 в сборе арт. 103810
Угловой соединитель 90° под кольцо DL22 M30x2 в сборе. Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Угловой соединитель 90° артикул 103810, производства CAST, предназначен для формирования герметичных, компактных гидравлических магистралей под углом 90 градусов. Данный фитинг, входящий в серию L, идеально подходит для систем среднего и высокого давления, широко применяется в гидравлических системах мобильной техники, станкостроения, а также в контурах смазки и топливоподачи.

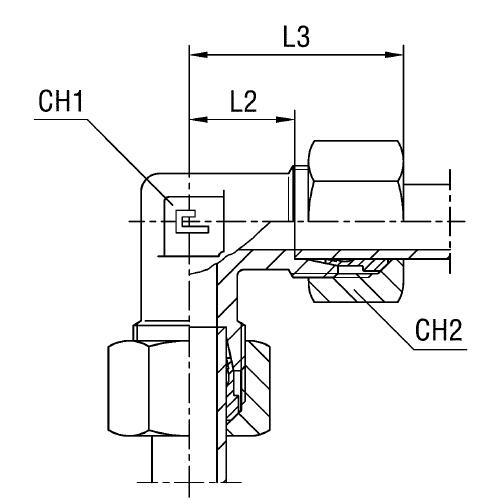

Конструкция изделия представляет собой угловой фитинг с наружной резьбой M30x2 и внутренней конусностью 24°, соответствующей стандарту DIN 2353. Это обеспечивает надежное и долговечное трубное соединение с использованием врезного кольца (не входит в комплект стандартной поставки). Фитинг разработан для работы с трубами диаметром 22 мм.
Стандартная поставка осуществляется из углеродистой стали с гальваническим покрытием. Для условий с повышенной коррозионной активностью или агрессивными средами доступны исполнения из нержавеющей стали AISI 316. Для заказа фитинга из нержавеющей стали AISI 316 замените префикс артикула 10 на 11 (например, 113810). Комбинация нержавеющей стали AISI 316 с гайкой AISI 304 достигается заменой префикса 10 на 14.
-
Диаметр трубы22 мм
-
Рабочее давление250 бар
-
Размер под ключ27 мм, 36 мм
-
размер резьбыM30x2
-
СерияL
Документация
 | Технический паспорт CAST — Угловой соединитель 90° под кольцо DL22 M30x2 в сборе арт. 103810 |
