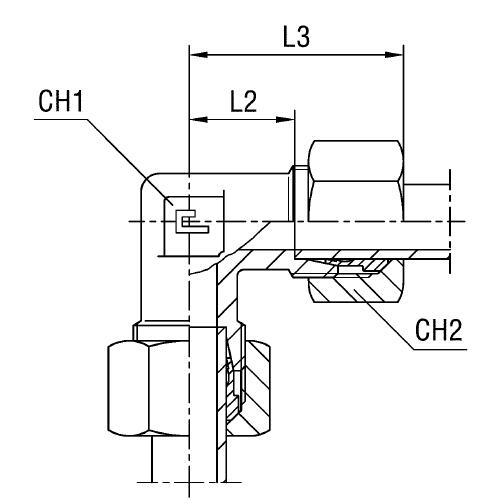

Cast Угловой соединитель 90° под кольцо DL10 M16x1.5 в сборе арт. 103806
Угловой соединитель 90° под кольцо DL10 M16x1.5 в сборе. Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Угловой фитинг 90° CAST серии L, артикул 103806, предназначен для создания надежных герметичных соединений в гидравлических системах среднего и высокого давления. Данное трубное соединение обеспечивает компактное подключение под углом 90 градусов, что особенно востребовано при монтаже трубопроводов в ограниченном пространстве. Используется в широком спектре мобильной и стационарной техники, включая производственные станки, сельскохозяйственное и строительное оборудование.
Конструкция фитинга выполнена в соответствии со стандартом DIN 2353 для компрессионных трубных соединений с конусностью 24°. Обеспечивает надежное уплотнение благодаря врезанию режущего кольца в поверхность трубы, гарантируя долговечность и герметичность эксплуатации. Совместим со стандартными метрическими трубами.
Поставляется в сборе. Для обеспечения повышенной коррозионной стойкости и применения в агрессивных средах, доступна версия из нержавеющей стали AISI 316. Для заказа нержавеющего фитинга полностью (включая гайку) следует использовать артикул, начинающийся на 11....; для фитинга из нержавеющей стали AISI 316 с гайкой из AISI 304 – на 14.... Изучите всю номенклатуру фитингов CAST для выбора оптимального решения.
-
Диаметр трубы10 мм
-
Рабочее давление500 бар
-
Размер под ключ14 мм, 19 мм
-
СерияL (для тяжелых условий)
-
СтандартDIN 2353 (24° конус)
-
Тип соединенияУгловое 90°
Документация
 | Технический паспорт CAST — Угловой соединитель 90° под кольцо DL10 M16x1.5 в сборе арт. 103806 |
