Cast Угловой переходник 90° ORFS 11/16" - 9/16" арт. 404309

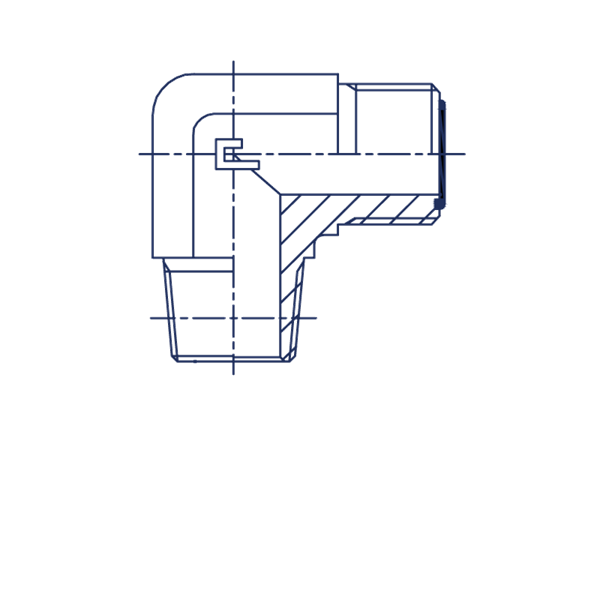

Угловой переходник 90° ORFS 11/16" - 9/16". Соединения с торцевым уплотнением (ORFS). Угловые адаптеры 90°
Угловой переходник 90° ORFS с артикулом 404309, произведенный компанией Cast, предназначен для создания герметичных соединений гидравлических линий под углом 90 градусов. Данный фитинг относится к универсальной серии и применяется в системах, работающих под высоким давлением, включая мобильную технику, промышленное оборудование и станки, где требуется надежное и компактное подключение. Этот фитинг CAST обеспечивает эффективное подсоединение труб с наружным диаметром 11/16" к портам с резьбой 9/16".
Конструкция переходника включает присоединительные порты стандарта ORFS (O-Ring Face Seal), обеспечивающие надежное уплотнение за счет упругого кольца, располагающегося в канавке на торце присоединительного элемента. Это гарантирует максимальную герметичность и долговечность соединения, исключая утечки даже при переменных нагрузках и вибрациях. Соответствие стандарту SAE J1453 подтверждает его применимость в широком спектре гидравлических систем, обеспечивая совместимость с соответствующими трубными соединениями.
Для применения в условиях повышенной коррозионной активности или агрессивной среды доступна версия из нержавеющей стали. При заказе такого исполнения необходимо изменить префикс артикула 40... на 41.... Стандартная версия переходника выполнена из высококачественной стали, обеспечивающей прочность и надежность эксплуатации в большинстве индустриальных применений. Данный трубное соединение является оптимальным решением для задач, где требуется высокое рабочее давление и повышенная надежность.
-
Артикул404309
-
Длина23,5 мм, 25 мм
-
ПроизводительCAST
-
Рабочее давление630
-
Размер11/16", 9/16"
-
Размер под ключ19 мм
-
СерияУниверсальная
-
Стандарт соединенияSAE J1453
-
Тип изделияУгловой переходник 90° ORFS
