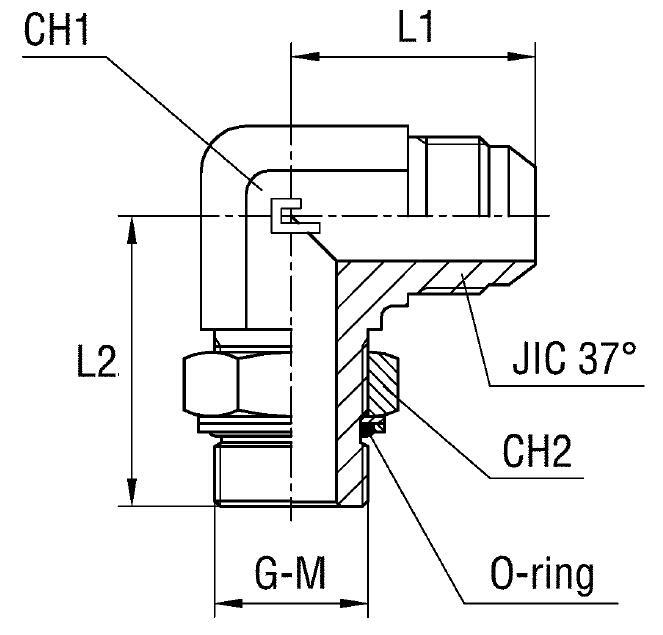

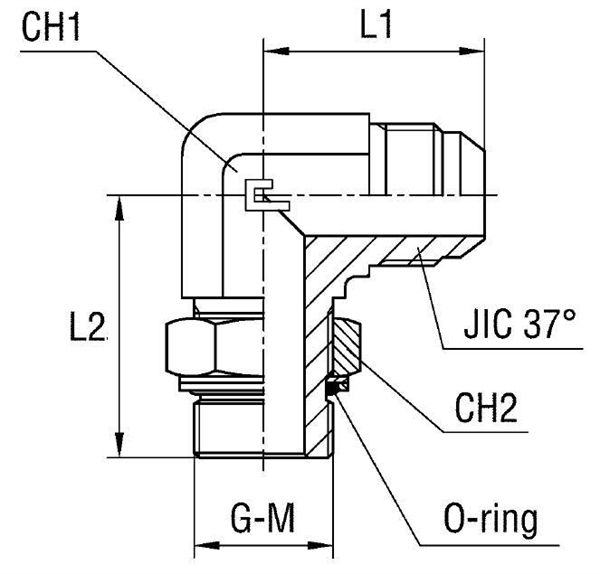

Cast Угловой переходник 90° JIC 9/16"(Г)-BSP 3/8"(Г) арт. 204415.3
Угловой переходник 90° JIC 9/16"(Г)-BSP 3/8"(Г). Соединения под развальцовку 37° (JIC). Угловой адаптер 90° BSP (уплотнение по конусу)
Угловой переходник CAST артикул 204415.3 – это высоконадежный элемент гидравлических систем, предназначенный для герметичного и компактного изменения направления потока жидкости на 90°. Данный фитинг CAST универсальной серии разработан для использования в стандартных условиях давления до 250 бар. Применяется в стационарных и мобильных гидравлических системах, а также в оборудовании, требующем угловых подключений.
Конструкция переходника обеспечивает надежное соединение благодаря сочетанию штуцерной и внутренней резьбы, соответствующих стандартам SAE J514 для 37° конусного уплотнения (JIC). Это гарантирует совместимость с широким спектром трубных соединений и шлангов, предлагая простую и эффективную интеграцию в гидравлический контур. Оцинкованная сталь обеспечивает долгий срок службы при стандартных условиях эксплуатации.
Для применения в агрессивных средах или условиях повышенной коррозионной стойкости доступна модификация из нержавеющей стали AISI 316. Для заказа такой версии необходимо заменить первые две цифры артикула с 20 на 21. Данный гидравлический переходник поставляется без уплотнительных шайб, обеспечивая гибкость в выборе уплотнителя в зависимости от рабочей среды.
-
Артикул204415.3
-
Диаметр трубы10 мм, 3/8 дюйма
-
Длина29.5 мм, 37 мм
-
ПроизводительCAST
-
Рабочее давление250 бар
-
Размер под ключ19 мм, 22 мм
-
Резьба BSP3/8 (внутренняя)
-
Резьба JIC9/16-18 (внутренняя)
-
СерияУниверсальная
-
Стандарт соединенияСоединения 37° SAE J514
Документация
 | Технический паспорт CAST — Угловой переходник 90° JIC 9/16"(Г)-BSP 3/8"(Г) арт. 204415.3 |
