Cast Угловой переходник 90° JIC 9/16"(Г)-BSP 1/4"(Г) арт. 204403.3
Угловой переходник 90° JIC 9/16"(Г)-BSP 1/4"(Г). Соединения под развальцовку 37° (JIC). Угловой адаптер 90° BSP (уплотнение по конусу)
Угловой переходник артикул 204403.3 от CAST представляет собой специализированный компонент для создания герметичных угловых соединений в гидравлических системах. Основное назначение — обеспечение компактного и надежного подключения в сложных условиях монтажа. Этот фитинг CAST универсальной серии разработан для применения в гидравлических контурах низкого и стандартного давления, а также в системах смазки, топливных магистралях, станочном оборудовании и мобильной технике.

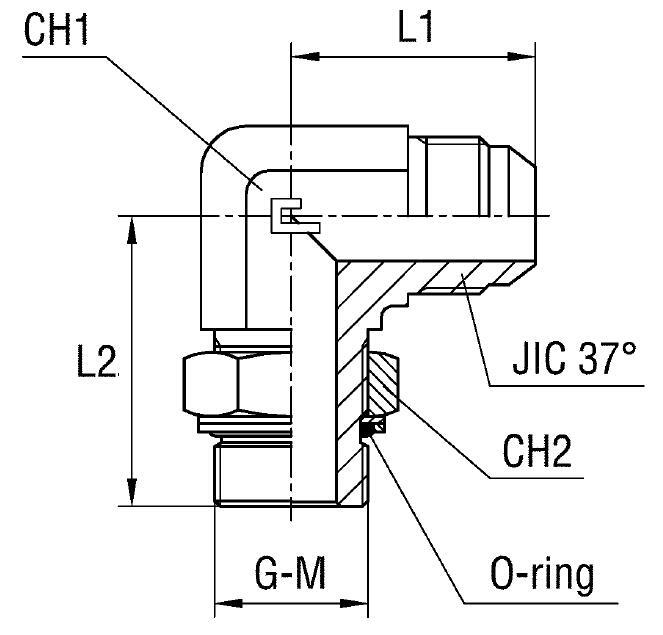

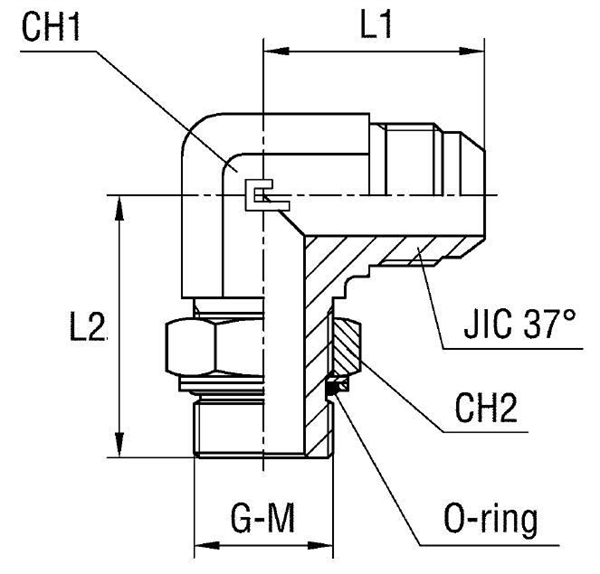

Конструкция переходника включает в себя угловой корпус, обеспечивающий изменение направления потока на 90°. Данное изделие отличается надежностью и простотой монтажа, совместимо с трубными соединениями стандарта SAE J514 (37° JIC). Резьбовые соединения: JIC 9/16"-18 (гайка) и BSP 1/4" (штуцер), что гарантирует оптимальное подключение к соответствующим компонентам.
Переходник поставляется без дополнительных уплотнительных шайб или фитингов. Для эксплуатации в агрессивных средах или условиях повышенной коррозионной активности доступна модификация из нержавеющей стали AISI 316. Для заказа изделия из нержавеющей стали необходимо заменить первые две цифры артикула с "20...." на "21....", например: 214403.3. Данный вариант обеспечивает долгий срок службы и надежность в критически важных применениях.
-
Артикул204403.3
-
Диаметр трубы10 мм, 3/8 дюйма
-
Длина27,5 мм, 32 мм
-
ПроизводительCAST
-
Рабочее давление315 бар
-
Размер под ключ14 мм, 19 мм
-
Резьба1/4"
-
Резьба JIC9/16"-18
-
Стандарт соединенияСоединения 37° SAE J514
Документация
 | Технический паспорт CAST — Угловой переходник 90° JIC 9/16"(Г)-BSP 1/4"(Г) арт. 204403.3 |
