Cast Угловой переходник 90° JIC 3/4"(Г)-BSP 3/8"(Г) арт. 204404.3
Угловой переходник 90° JIC 3/4"(Г)-BSP 3/8"(Г). Соединения под развальцовку 37° (JIC). Угловой адаптер 90° BSP (уплотнение по конусу)
Артикул 204404.3 представляет собой угловой переходник 90° от CAST, предназначенный для создания герметичных и компактных гидравлических соединений. Он обеспечивает надежный переход между метрическими и дюймовыми стандартами, что критично для монтажников и инженеров. Данный фитинг CAST универсальной серии широко применяется в гидравлических системах стандартного давления, в том числе, в промышленном оборудовании, машиностроении, мобильной технике и смазочных линиях.

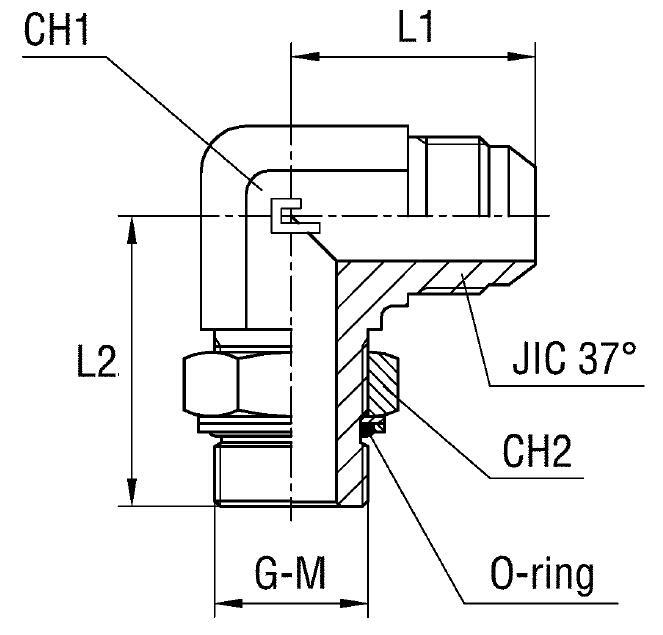

Конструкция этого углового переходника включает полый корпус, обеспечивающий плавный поток рабочей жидкости без значительных потерь давления. Изделие соответствует стандарту трубное соединение SAE J514 37°, гарантируя совместимость и надежность при работе с соответствующими обжимными фитингами и трубками. Угловая форма облегчает монтаж в стесненных условиях, где требуется изменение направления потока на 90 градусов.
По умолчанию изделие поставляется из высококачественной стали. Для применения в агрессивных средах или условиях, требующих повышенной коррозионной устойчивости, доступна версия из нержавеющей стали AISI 316. Для заказа такой модификации необходимо изменить первые две цифры артикула с 20... на 21.... Возможны поставки как отдельно переходника, так и в комплекте с соответствующими уплотнительными шайбами или обжимными наконечниками по запросу.
-
Диаметр трубы12 мм
-
Длина32 мм, 37 мм
-
Рабочее давление250 бар
-
Размер под ключ19 мм, 22 мм
-
Резьба BSP3/8 (внутренняя)
-
Резьба JIC3/4-16 (внутренняя)
