Cast Угловой переходник 90° JIC 3/4"(Г)-BSP 1/4"(Г) арт. 204417.3

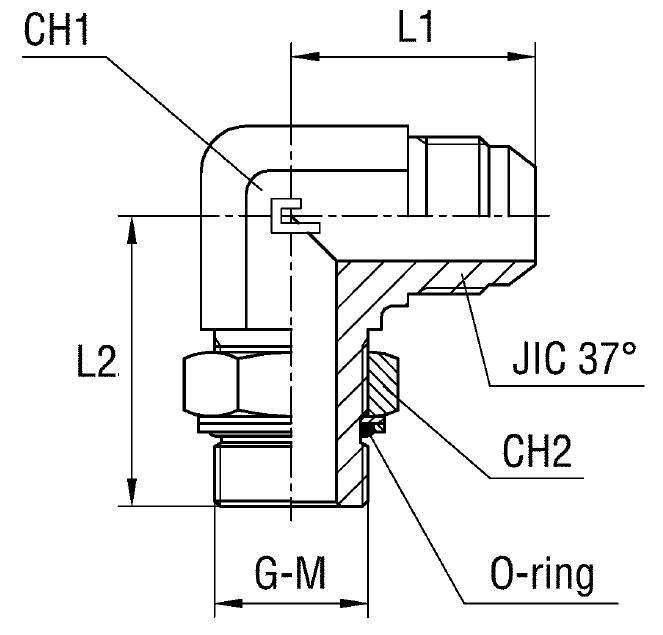

Угловой переходник 90° JIC 3/4"(Г)-BSP 1/4"(Г). Соединения под развальцовку 37° (JIC). Угловой адаптер 90° BSP (уплотнение по конусу)
Данный угловой переходник CAST с артикулом 204417.3 представляет собой высококачественный фитинг CAST, предназначенный для создания герметичных и компактных угловых подключений в гидравлических системах. Изделие разработано для использования в стандартных гидравлических контурах, включая мобильную технику, станочное оборудование и промышленные установки, где требуется эффективная интеграция компонентов при умеренном и высоком давлении.
Конструкция переходника обеспечивает надежное трубное соединение под углом 90 градусов. Он сочетает в себе два типа резьб: внутреннюю JIC 3/4"-16 (по стандарту SAE J514) и внутреннюю BSP 1/4". Такая комбинация позволяет легко интегрировать фитинг в системы с различными стандартами присоединений. Соответствие универсальной серии CAST гарантирует совместимость и простоту монтажа.
Переходник поставляется без уплотнительных шайб, которые необходимо приобретать отдельно в соответствии с требованиями системы. Стандартное исполнение изготовлено из прочной стали. Для решения задач в условиях повышенной коррозионной активности или агрессивных сред доступна версия из нержавеющей стали AISI 316. Для заказа этой модификации достаточно заменить первые две цифры артикула с "20..." на "21...".
-
Артикул204417.3
-
Диаметр трубы1/2", 12 мм
-
Длина32 мм, 37 мм
-
ПроизводительCAST
-
Рабочее давление315 бар
-
Размер под ключ19 мм
-
Резьба1/4" (внутренняя)
-
Резьба JIC3/4"-16 (внутренняя)
-
СерияУниверсальная
-
Стандарт соединенияСоединения 37° SAE J514
