Cast Угловой переходник 90° JIC 3/4"(Г)-BSP 1/2"(Г) арт. 204418.3
Угловой переходник 90° JIC 3/4"(Г)-BSP 1/2"(Г). Соединения под развальцовку 37° (JIC). Угловой адаптер 90° BSP (уплотнение по конусу)
Угловой переходник артикул 204418.3 от производителя CAST предназначен для формирования герметичных трубных соединений с изменением направления потока на 90 градусов. Этот фитинг оптимален для применения в гидравлических системах низкого и стандартного давления, узлах смазки, а также в мобильной технике и станочном оборудовании, где требуется компактное подключение.

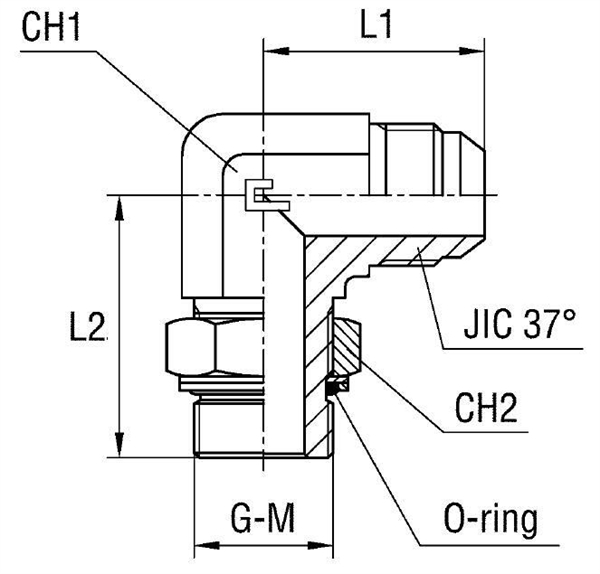

Конструкция переходника выполнена в виде литого углового элемента с двумя резьбовыми портами. Соединение соответствует стандарту SAE J514 для 37-градусного конуса со стороны JIC, обеспечивая надежное уплотнение. Высокая точность изготовления гарантирует долговечность и герметичность соединения даже в условиях повышенных вибраций.
Переходник поставляется без дополнительных уплотнительных шайб или накидных гаек. Стандартное исполнение выполнено из стали. Для применения в агрессивных средах или для обеспечения повышенной коррозионной стойкости доступна модификация из нержавеющей стали AISI 316. Для заказа этой версии необходимо изменить префикс артикула с "20" на "21".
-
Диаметр трубы12 мм
-
Длина34 мм, 43 мм
-
Рабочее давление250 бар
-
Размер под ключ22 мм, 27 мм
-
Резьба1/2 (внутренняя)
-
Резьба JIC3/4-16 (наружная)
-
СерияУниверсальная
-
Стандарт соединенияСоединения 37° SAE J514
