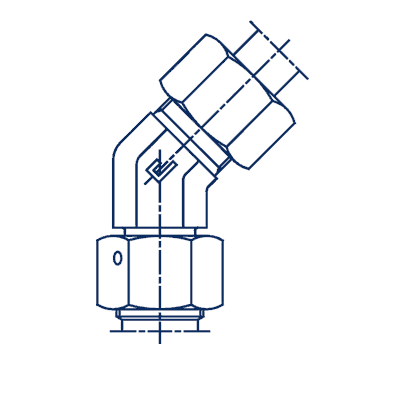

Угловой фитинг 45° под кольцо DS38 M52x2 (корпус) от Cast
Угловой фитинг 45° под кольцо DS38 M52x2 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 45°
Представляем угловой фитинг 45° под кольцо с артикулом 605523.1, производства CAST, относящийся к серии S. Данный компонент предназначен для создания надежного и герметичного углового подключения в гидравлических системах. Основное назначение — обеспечение компактного подвода или отвода рабочей среды под углом 45 градусов. Применяется в широком спектре оборудования, включая станки, мобильную технику, промышленную гидравлику и системы смазки, где требуется оптимизация трассировки трубопроводов при стандартном рабочем давлении.
Корпус фитинга разработан для формирования прямого углового трубного соединения с врезным кольцом и накидной гайкой (не входят в комплект поставки). Изделие соответствует международному стандарту DIN 2353, что гарантирует его совместимость с другими компонентами гидравлических систем, использующими соединения с конусом 24°. Такая конструкция обеспечивает высокую надежность и устойчивость к вибрационным нагрузкам, критически важным для долговечности гидравлических установок.
- Артикул: 605523.1
- Рабочее давление (WP): 315 бар
- Диаметр трубы (D1): 38 мм (для тяжелой серии)
- Резьба: M52x2
- Размер под ключ 1 (CH1): 48 мм
- Размер под ключ 2 (CH2): 60 мм
- Серия: S (тяжелая)
- Стандарт трубного соединения: Соединения 24° DIN 2353
- Геометрические размеры: L1=40 мм, L2=24 мм, L3=58 мм
Стандартное исполнение углового фитинга CAST выполнено из высококачественной углеродистой стали. Для условий, требующих повышенной коррозионной стойкости или работы с агрессивными средами, доступна версия из нержавеющей стали AISI 316. Для заказа такого варианта необходимо изменить префикс артикула с "60..." на "61...". Изделие поставляется как корпус, без уплотнительных шайб, врезных колец или накидных гаек, которые заказываются отдельно.
