Угловой фитинг 45° под кольцо DS20 M30x2 (корпус) от Cast
Угловой фитинг 45° под кольцо DS20 M30x2 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 45°
Представленный гидравлический фитинг CAST, артикул 605520.1, представляет собой угловой корпус 45°, предназначенный для создания герметичных и компактных подключений в гидравлических системах. Изделие от производителя CAST, относящееся к серии S (тяжелая серия), оптимизировано для эксплуатации в условиях высоких рабочих давлений. Основные области применения включают промышленную гидравлику, мобильную технику, станки и другие механизмы, где требуется надежное трубное соединение.

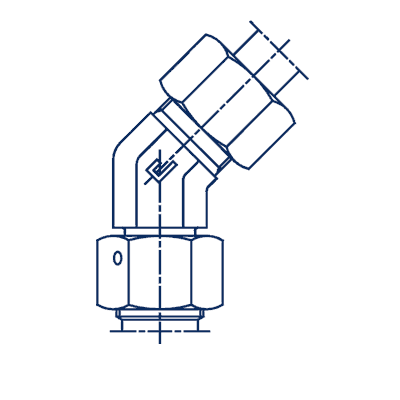

Конструктивно фитинг выполнен как угловой элемент под 45 градусов, обеспечивающий эффективное изменение направления гидравлической линии. Его дизайн соответствует стандарту DIN 2353 (ISO 8434-1) для трубных соединений с 24° конусом, что гарантирует полную совместимость с врезными кольцами и накидными гайками соответствующей серии. Метрическая резьба M30x2 обеспечивает точное и прочное крепление, а соответствие тяжелой серии S подтверждает его высокую механическую прочность и надежность при пиковых нагрузках.
- Рабочее давление (WP): 400 бар
- Диаметр трубы (D1): 20 мм
- Резьба: M30x2
- Стандарт трубного соединения: DIN 2353 (24° конус)
- Размер под ключ CH1: 27 мм
- Размер под ключ CH2: 36 мм
- Длина L1: 26,5 мм
- Длина L2: 16 мм
- Длина L3: 44,5 мм
Фитинг стандартно поставляется из высококачественной углеродистой стали, что обеспечивает оптимальное соотношение прочности и стоимости. Для применения в агрессивных средах или условиях повышенной коррозионной активности доступна модификация из нержавеющей стали AISI 316; для заказа такой версии необходимо изменить префикс артикула с 60... на 61.... Изделие поставляется как корпус и требует приобретения отдельных врезных колец и накидных гаек для полного монтажа гидравлической линии.
