Угловой фитинг 45° под кольцо DS12 M20x1.5 (корпус) от Cast
Угловой фитинг 45° под кольцо DS12 M20x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 45°
Представляем угловой фитинг 45° под кольцо, артикул 605517.1, от ведущего производителя CAST, принадлежащий к тяжелой серии S. Этот компонент предназначен для создания надежного и герметичного трубного соединения под углом 45 градусов, обеспечивая компактное подключение гидравлических линий. Идеально подходит для применения в стационарных и мобильных гидравлических системах, включая станки, строительную и сельскохозяйственную технику, где требуется эффективное изменение направления потока с высокой нагрузкой.

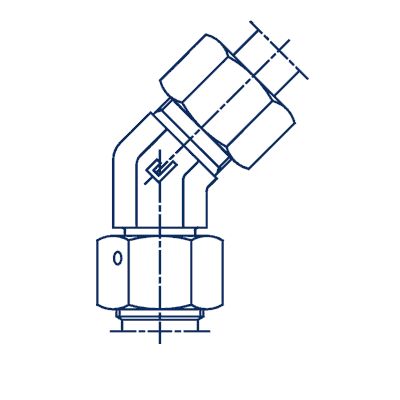

Конструктивно фитинг представляет собой угловой корпус с метрической резьбой M20x1.5, предназначенный для использования с трубными соединениями диаметром 12 мм. Он разработан в строгом соответствии со стандартом 24° DIN 2353, что гарантирует высокую степень совместимости и надежности соединений. Прочная конструкция обеспечивает устойчивость к вибрациям и пиковым нагрузкам, характерным для гидравлических систем высокого давления.
- Рабочее давление (WP): 630 бар
- Диаметр трубы (D1): 12 мм
- Резьба: M20x1.5
- Серия: S (тяжелая серия)
- Стандарт трубного соединения: 24° DIN 2353
- Размер под ключ CH1: 19 мм
- Размер под ключ CH2: 24 мм
- Длина L1: 23 мм
- Длина L2: 15.5 мм
- Длина L3: 31.5 мм
Стандартное исполнение данного углового фитинга выполнено из высококачественной углеродистой стали. Для условий, требующих повышенной коррозионной стойкости или работы с агрессивными средами, доступна версия из нержавеющей стали AISI 316. Для заказа фитинга из нержавеющей стали необходимо изменить префикс артикула с 60... на 61... (например, 615517.1). Обратите внимание, что данный артикул поставляется как корпус; уплотнительные кольца, обжимные кольца и накидные гайки приобретаются отдельно, формируя полный узел.
