Угловой фитинг 45° под кольцо DL42 M52x2 (корпус) от Cast
Угловой фитинг 45° под кольцо DL42 M52x2 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 45°

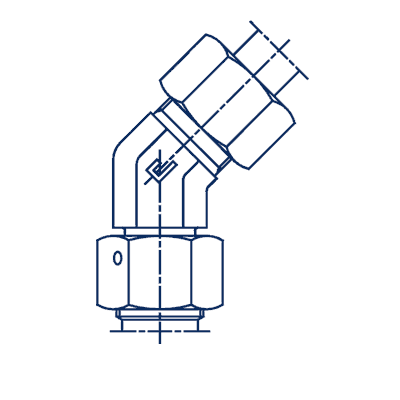

Данный угловой корпус фитинга, артикул 605513.1, производства CAST (серия L – легкая), предназначен для создания компактного и надежного 45-градусного соединения в гидравлических магистралях. Основное назначение – организация углового подключения в системах низкого и стандартного давления до 160 бар. Применяется в мобильной технике, станочном оборудовании, системах смазки и других областях промышленного машиностроения, где требуется эффективное использование пространства.
Конструктивно фитинг представляет собой корпус, рассчитанный на метрическую резьбу M52x2 с одной стороны и трубное соединение под врезное кольцо с другой. Изделие строго соответствует международному стандарту DIN 2353 (ISO 8434-1) с конусностью 24°, что гарантирует высокое качество и надежное герметичное соединение при правильном монтаже. Фитинг обеспечивает безупречный переход от стандартного порта к внешней трубной линии диаметром 42 мм.
- Рабочее давление (WP): 160 бар
- Диаметр подключаемой трубы (D1): 42 мм
- Резьбовое подключение (R1): M52x2
- Стандарт трубного соединения: 24° DIN 2353 (ISO 8434-1)
- Размер под ключ 1 (CH1): 48 мм
Стандартное исполнение фитинга выполнено из высокопрочной углеродистой стали с защитным покрытием. Для эксплуатации в условиях повышенной влажности, агрессивных химических сред или при работе с коррозионными жидкостями доступен вариант из нержавеющей стали (AISI 316). Для заказа коррозионностойкого исполнения необходимо изменить префикс артикула с 60... на 61... Обратите внимание, что корпус поставляется без комплектующих и требует обязательной установки соответствующего врезного кольца типа DL и накидной гайки для создания полноценного герметичного соединения.
