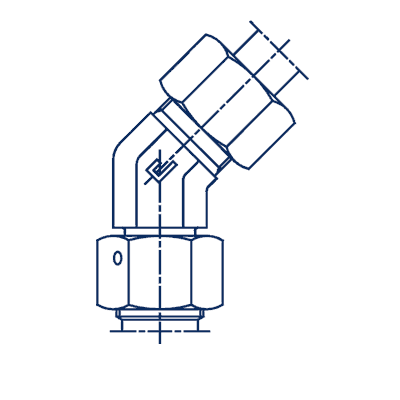

Cast Угловой фитинг 45° под кольцо DL28 M36x2 (корпус) арт. 605511.1
Угловой фитинг 45° под кольцо DL28 M36x2 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 45°
Угловой фитинг CAST 605511.1 предназначен для создания надежного соединения под углом 45 градусов в гидравлических системах. Данный фитинг CAST серии L обеспечивает герметичное подключение труб диаметром 28 мм к портам M36x2, рассчитан на работу со стандартным давлением (до 160 бар). Применяется в гидросистемах станков, мобильной техники и другом промышленном оборудовании.
Конструкция фитинга обеспечивает надежное трубное соединение благодаря врезному кольцу, соответствующему стандарту DIN 2353. Угловая форма позволяет оптимально проложить гидравлические линии в ограниченном пространстве. Совместим с трубными соединениями с углом конуса 24°.
В стандартной комплектации поставляется корпус фитинга (изделия из углеродистой стали). Для заказа фитинга из нержавеющей стали AISI 316, обладающей повышенной коррозионной стойкостью для использования в агрессивных средах, измените префикс артикула с 60... на 61....
-
Диаметр трубы28 мм
-
Длина23 мм, 30,5 мм, 41,5 мм
-
Рабочее давление160 бар
-
Размер под ключ33, 41
-
РезьбаM36x2
-
СтандартDIN 2353
-
Угол45°
