Угловой фитинг 45° под кольцо DL22 M30x2 (корпус) от Cast
Угловой фитинг 45° под кольцо DL22 M30x2 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 45°
Данный 45-градусный угловой корпус фитинга, артикул 605510.1, разработан и изготовлен компанией CAST. Изделие предназначено для создания компактного, герметичного и виброустойчивого трубного соединения в гидравлических контурах легкой серии (L). Основное назначение – изменение направления потока на 45° с минимальными потерями давления, что критично для ограниченного монтажного пространства. Фитинг применяется в гидравлических системах общего назначения, включая промышленные станки, смазочные системы и мобильную технику, работающую под максимальным рабочим давлением до 160 бар.

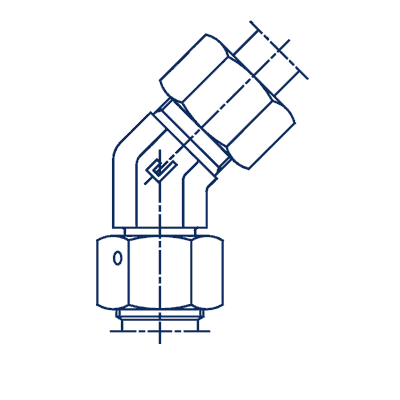

Конструктивно фитинг представляет собой угловой корпус с наружной метрической резьбой M30x2 и посадочным местом для врезного кольца и накидной гайки. Изделие спроектировано в соответствии со стандартом DIN 2353 (ISO 8434-1), гарантируя идеальное сопряжение и надежное 24° конусное уплотнение с трубой внешним диаметром 22 мм. Корпус обеспечивает долговечность узла, устойчивость к динамическим нагрузкам и простоту монтажа.
- Артикул производителя: 605510.1
- Рабочее давление (WP): 160 бар
- Серия: Легкая (L)
- Стандарт соединения: 24° конус (DIN 2353)
- Диаметр присоединяемой трубы (D1): 22 мм
- Резьба корпуса (R1): M30x2
- Размер под ключ (CH1/CH2): 27 мм / 36 мм
Базовое исполнение корпуса выполнено из углеродистой стали с антикоррозионным покрытием. Для создания завершенного узла необходимо дополнительно приобрести накидную гайку и врезное кольцо. Если требуется эксплуатация в агрессивных или высококоррозионных условиях, таких как химическая промышленность, продукт доступен в исполнении из нержавеющей стали AISI 316. Для заказа версии с повышенной коррозионной стойкостью необходимо использовать артикул с префиксом 61... вместо стандартного 60...
