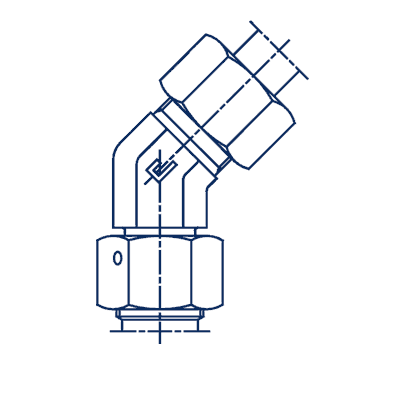

Угловой фитинг 45° под кольцо DL08 M14x1.5 (корпус) арт. 605505.1

Описание

Угловой фитинг 45° под кольцо DL08 M14x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 45°

Представляем угловой фитинг CAST (артикул 605505.1), предназначенный для создания надежного и герметичного соединения трубопровода с изменением направления на 45°. Данный корпус относится к легкой серии (L) и рассчитан на эксплуатацию в гидравлических системах среднего давления. Изделие разработано для применения в станочном оборудовании, системах смазки, а также в мобильной технике, где требуется компактное и быстрое подключение гидравлических линий.

Данный корпус является ключевым элементом, обеспечивающим надежное трубное соединение согласно стандарту DIN 2353 (ISO 8434-1) с конусностью 24°. Угловая конструкция позволяет оптимизировать трассировку трубопроводов в условиях ограниченного пространства. Соединение осуществляется посредством метрической резьбы M14x1.5. Для полноценного монтажа необходимо использовать соответствующее врезное кольцо (DL) и накидную гайку, которые обеспечивают фиксацию и герметизацию трубы диаметром 8 мм.

Стандартное исполнение корпуса (артикул 60...) выполнено из высокопрочной углеродистой стали. Для работы в условиях повышенной влажности, агрессивной химической среды или при необходимости коррозионной стойкости доступна модификация из нержавеющей стали AISI 316. Для заказа варианта из нержавеющей стали необходимо изменить префикс артикула на 61... При монтаже используйте сертифицированное врезное кольцо и убедитесь в соблюдении рекомендованных моментов затяжки для обеспечения заявленного рабочего давления.

Характеристики

Документы

Технический паспорт CAST - Угловой фитинг 45° под кольцо DL08 M14x1.5 (корпус) арт. 605505.1
