Угловой адаптер под кольцо DS38 M52x2 в сборе от Cast
Угловой адаптер под кольцо DS38 M52x2 в сборе. Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Данный угловой адаптер CAST (артикул 604623) относится к тяжелой серии (S) и предназначен для создания компактного, герметичного и высоконадежного трубного соединения. Фитинг обеспечивает угловой отвод (90°) стальной трубы диаметром 38 мм. Основное назначение — подключение гидравлических линий высокого давления к насосам, клапанам и цилиндрам, имеющим метрический резьбовой порт M52x2. Адаптер незаменим в тяжелонагруженных системах, включая прессовое оборудование, строительную и крупнотоннажную мобильную технику.
Конструктивно фитинг представляет собой цельнокованый угловой корпус, совместимый со стандартными 24° конусными соединениями согласно международному стандарту DIN 2353 (ISO 8434-1). Исполнение «в сборе» включает корпус адаптера, гайку, а также комплект врезного и стопорного колец, что гарантирует быстрый и надежный монтаж. Высокая точность изготовления обеспечивает максимальную герметичность соединения при пиковых нагрузках и вибрации.
- Рабочее давление (WP): 420 бар (Серия S)
- Диаметр подключаемой трубы (D1): 38 мм
- Резьба подключения (метрическая): M52x2
- Стандарт трубного соединения: DIN 2353 (24° конус)

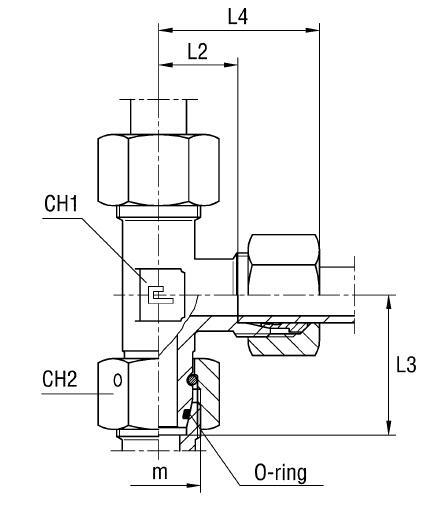

- Размер под ключ для порта (CH2): 60 мм
- Длина L4 (общая, осевая): 72 мм
Стандартное исполнение (префикс артикула 60...) изготовлено из высокопрочной стали с антикоррозионным покрытием. Для эксплуатации в условиях, требующих повышенной химической и коррозионной стойкости (например, в пищевой, химической промышленности или морских установках), доступно исполнение из нержавеющей стали AISI 316. Для заказа нержавеющей версии необходимо сменить префикс артикула с "60..." на "61...".
