Cast Угловой адаптер под кольцо DS12 M20x1.5 (корпус) арт. 604617.1
Угловой адаптер под кольцо DS12 M20x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Угловой адаптер (корпус) с артикулом 604617.1 предназначен для создания герметичного и компактного 90-градусного трубного соединения в гидравлических системах. Это высоконапорный фитинг производства CAST, принадлежащий к Серии S (тяжелая серия), что гарантирует максимальную надежность. Изделие оптимально для использования в машиностроении, тяжелой мобильной технике и промышленных гидравлических контурах, требующих стойкости к вибрационным и пиковым нагрузкам.

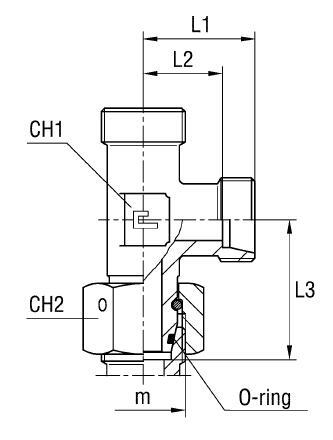

Конструктивно адаптер представляет собой угловой корпус для организации метрического 24-градусного конусного соединения. Фитинг полностью соответствует международному стандарту DIN 2353 (ISO 8434-1), обеспечивая полную совместимость с трубными соединениями ? 12 мм. Для функционирования требуется комплект из накидной гайки и врезного кольца (в комплект поставки не входят). Продуманная геометрия корпуса с необходимыми размерами под ключ CH1 (17 мм) и CH2 (24 мм) упрощает монтаж в ограниченном пространстве.
Стандартное исполнение адаптера выполнено из высококачественной оцинкованной стали. Для применения в агрессивных или коррозионно-активных средах (пищевая промышленность, морские установки) доступна версия из нержавеющей стали AISI 316. Для заказа исполнения из нержавеющей стали необходимо изменить префикс артикула с 60... на 61.... Адаптер поставляется как самостоятельный элемент (корпус), остальные компоненты для создания узла высокого давления приобретаются отдельно.
-
Рабочее давление630 бар (Серия S)
-
Размер под ключ24 мм
-
Стандарт соединенияСоединения 24° DIN 2353
Документация
 | Технический паспорт CAST — Угловой адаптер под кольцо DS12 M20x1.5 (корпус) арт. 604617.1 |
