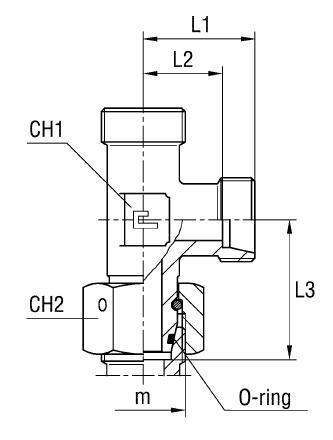

Cast Угловой адаптер под кольцо DS10 M18x1.5 (корпус) арт. 604616.1
Угловой адаптер под кольцо DS10 M18x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Угловой адаптер CAST, артикул 604616.1, предназначен для создания углового соединения в гидравлических системах с высоким давлением. Обеспечивает надежное и герметичное соединение труб, идеально подходит для использования в станочном оборудовании и мобильной технике, где требуется компактное и прочное подключение.
Данный угловой адаптер разработан для работы с трубными соединениями 24° DIN 2353. Конструкция обеспечивает надежную фиксацию и предотвращает утечки даже при высоком рабочем давлении. Оптимизирован для удобства монтажа и обслуживания. Фитинг CAST обеспечивает высокую производительность и долговечность в сложных условиях эксплуатации.
По умолчанию адаптер изготовлен из стали. Для применения в агрессивных средах и обеспечения повышенной коррозионной стойкости, доступна версия из нержавеющей стали AISI 316. Для заказа нержавеющей версии необходимо изменить префикс артикула с 60... на 61.... Этот трубное соединение обеспечивает исключительную надежность даже в самых сложных условиях.
-
Диаметр трубы10 мм
-
Длина17.5 мм, 25 мм, 30.5 мм, 34 мм
-
Рабочее давление800 бар
-
Размер под ключ17 мм, 22 мм
-
РезьбаM18x1.5
-
Стандарт соединения24° DIN 2353
Документация
 | Технический паспорт CAST — Угловой адаптер под кольцо DS10 M18x1.5 (корпус) арт. 604616.1 |
