Cast Угловой адаптер под кольцо DL28 M36x2 (корпус) арт. 604611.1
Угловой адаптер под кольцо DL28 M36x2 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Угловой адаптер под кольцо, артикул 604611.1, производства CAST, серия L. Предназначен для создания надежных и компактных угловых соединений в гидравлических системах, работающих со стандартным давлением. Используется в станках, мобильной технике и других промышленных приложениях.
Данный угловой адаптер обеспечивает надежное трубное соединение благодаря своей конструкции, соответствующей стандартам DIN 2353 для соединений 24°. Конструкция корпуса обеспечивает оптимальный поток жидкости и герметичность соединения.
Поставляется в стандартном исполнении. Для заказа версии из нержавеющей стали AISI 316, предназначенной для работы в агрессивных средах и обеспечения коррозионной стойкости фитинга CAST, необходимо изменить префикс артикула с 60... на 61... .
-

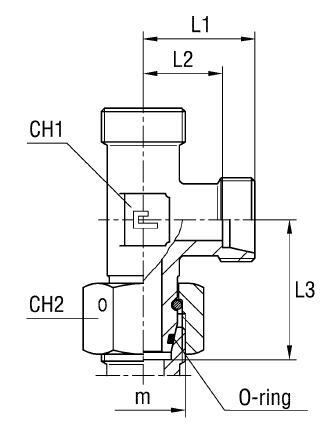

Диаметр трубы28 мм
-
Длина30,5 мм, 38 мм, 41,5 мм, 47 мм
-
Рабочее давление250 бар
-
Размер под ключ36 мм, 41 мм
-
РезьбаM36x2
-
Стандарт соединенияСоединения 24° DIN 2353
