Угловой адаптер под кольцо DL22 M30x2 (корпус) от Cast
Угловой адаптер под кольцо DL22 M30x2 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Данный угловой адаптер CAST, артикул 604610.1, представляет собой ключевой элемент для создания герметичного трубного соединения с изменением направления потока на 90 градусов. Предназначен для использования в гидравлических системах Серии L (легкая серия), где номинальное рабочее давление достигает 250 бар. Основные области применения включают станочную гидравлику, системы смазки, а также общие промышленные и мобильные установки, работающие со стандартным или средним давлением.

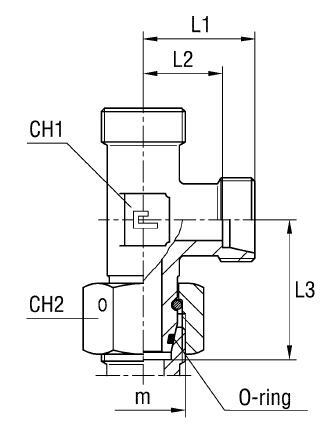

Конструкция является корпусом фитинга, совместимого со стандартами соединений 24° по DIN 2353 (ISO 8434-1). Адаптер интегрируется в систему посредством метрической резьбы M30x2. Соединение с трубой диаметром 22 мм обеспечивается посредством врезного кольца и накидной гайки (приобретаются отдельно), которые формируют надежный конусный уплотнительный контур под углом 24 градуса.
- Рабочее давление (WP): 250 бар
- Диаметр трубы M1/D1: 22 мм
- Резьба 1: M30x2 (метрическая)
- Стандарт: Соединения 24° DIN 2353
- Серия: L (Легкая)
- Размер под ключ CH2: 36 мм
Стандартное исполнение фитинг CAST выполнено из высокопрочной стали с антикоррозионным покрытием. Для эксплуатации в агрессивных средах, требующих повышенной коррозионной стойкости (например, в химической или морской гидравлике), доступен вариант из нержавеющей стали AISI 316. Для заказа нержавеющей версии необходимо изменить префикс артикула с 60... на 61.... Обратите внимание, что указанный артикул включает только корпус адаптера; врезные кольца и гайки заказываются дополнительно.
