Cast Угловой адаптер под кольцо DL18 M26x1.5 в сборе арт. 604609
Угловой адаптер под кольцо DL18 M26x1.5 в сборе. Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Угловой адаптер CAST, артикул 604609, предназначен для создания надежного и герметичного соединения в гидравлических системах. Данный фитинг CAST обеспечивает угловое подключение труб диаметром 18 мм с резьбой M26x1.5. Идеален для применения в станочном оборудовании и мобильной технике, работающей при давлении до 400 бар.

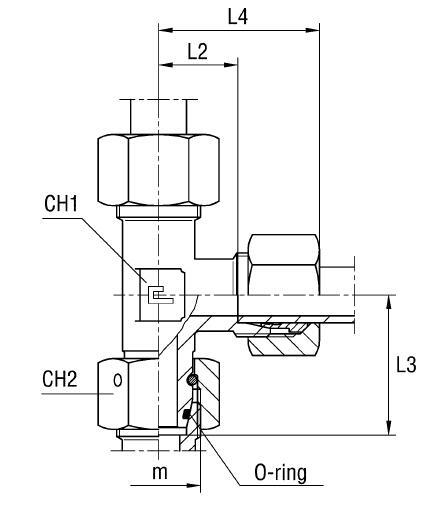

Конструкция адаптера обеспечивает надежное трубное соединение по стандарту DIN 2353 (24° конус). Угловая форма позволяет компактно разместить гидравлические линии, избегая перегибов и оптимизируя компоновку системы. Совместим с врезными кольцами для обеспечения герметичности.
В стандартной комплектации адаптер выполнен из стали. Для эксплуатации в агрессивных средах и условиях повышенной коррозионной опасности доступно исполнение из нержавеющей стали AISI 316. Для заказа версии из нержавеющей стали необходимо изменить префикс артикула с 60... на 61.... Уплотнительные кольца приобретаются отдельно.
-
Диаметр трубы18 мм
-
Длина23.5 мм, 31 мм, 35.5 мм, 40 мм
-
Рабочее давление400 бар
-
Размер под ключ24 мм, 32 мм
-
Резьба26x1.5
-
СерияL
-
Стандарт соединенияСоединения 24° DIN 2353
