Угловой адаптер под кольцо DL18 M26x1.5 (корпус) от Cast
Угловой адаптер под кольцо DL18 M26x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Данный гидравлический адаптер артикул 604609.1 представляет собой угловой корпус для трубных соединений серии L. Разработанный производителем CAST, он предназначен для эффективного и компактного изменения направления потока в гидравлических системах. Основное назначение — обеспечение герметичного и надежного углового подключения труб диаметром 18 мм. Применяется в стационарном промышленном оборудовании, мобильной технике и специализированных станках, где требуется подключение под углом 90 градусов и рабочее давление до 400 бар.
Конструктивно это угловой фитинг (90°), предназначенный для использования с врезными кольцами по стандарту DIN 2353, обеспечивающими 24° конусное уплотнение. Корпус адаптера гарантирует стабильное и виброустойчивое трубное соединение, предотвращая утечки даже при динамических нагрузках. Совместимость с компонентами DIN 2353 обеспечивает стандартизированное подключение к гидравлическим трубопроводам.
- Рабочее давление (WP): 400 бар
- Диаметр трубы (D1): 18 мм
- Резьба 1: M26x1.5
- Стандарт трубного соединения: 24° DIN 2353
- Размер под ключ 1 (CH1): 24 мм
- Размер под ключ 2 (CH2): 32 мм
- Серия: L

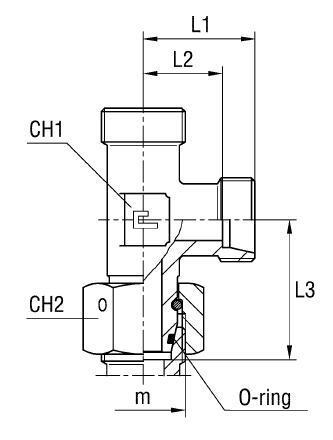

- Габаритные длины: L1=31 мм, L2=23.5 мм, L3=35.5 мм, L4=40 мм
Стандартно данный фитинг CAST поставляется из высококачественной стали. Для эксплуатации в агрессивных средах или условиях повышенной коррозии доступна версия из нержавеющей стали AISI 316. Для заказа нержавеющей модификации необходимо изменить префикс артикула с 60... на 61.... Комплектность включает только корпус адаптера; врезное кольцо и накидная гайка приобретаются отдельно в соответствии с требованиями системы.
