Угловой адаптер под кольцо DL15 M22x1.5 в сборе от Cast
Угловой адаптер под кольцо DL15 M22x1.5 в сборе. Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Данный **угловой адаптер под кольцо DL15** (артикул 604608) производства CAST, входящий в серию L, предназначен для формирования герметичных и надежных соединений в гидравлических системах. Он обеспечивает изменение направления потока рабочей жидкости на 90 градусов и компактное подключение трубопроводов. Основные области применения включают стационарные и мобильные гидравлические установки, машиностроение, а также различные промышленные агрегаты, функционирующие при стандартном рабочем давлении до 400 бар.
Представляет собой угловой **фитинг DIN 2353** с внешней резьбой M22x1.5 и соединением под врезное кольцо для трубы диаметром 15 мм. Конструкция соответствует стандарту DIN 2353 (ISO 8434-1), что гарантирует полную совместимость с трубными соединениями с конусом 24°. Адаптер поставляется "в сборе", что означает наличие предустановленной накидной гайки и врезного кольца, обеспечивающих быстрое и надежное подключение трубопровода без необходимости отдельной комплектации.
- Рабочее давление (WP): 400 бар
- Диаметр подключаемой трубы M1/D1: 15 мм
- Резьба 1: M22x1.5
- Серия: L (легкая)

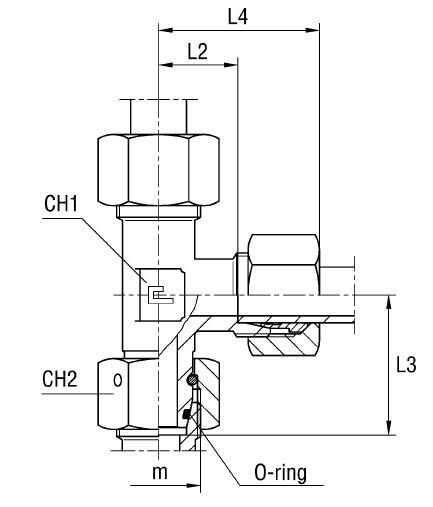

- Размер под ключ 1 (CH1): 19 мм
- Размер под ключ 2 (CH2): 27 мм
- Длина L1: 28 мм
- Длина L2: 21 мм
- Длина L3: 32.5 мм
- Длина L4: 36 мм
Стандартное исполнение **гидравлического адаптера CAST** выполнено из высококачественной стали. Для применения в условиях повышенной коррозии или агрессивных сред доступна версия из нержавеющей стали (аналог AISI 316). При заказе нержавеющей модификации необходимо изменить префикс артикула с 60... на 61.... Это обеспечивает гибкость в выборе материалов для обеспечения долговечности и надежности **трубного соединения 24°** в разнообразных эксплуатационных условиях.
