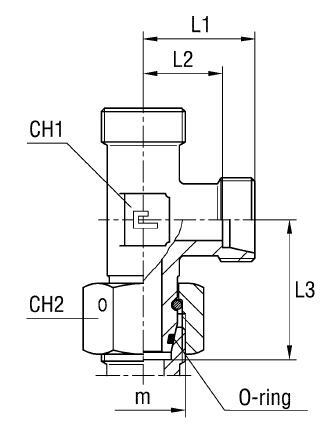

Угловой адаптер под кольцо DL15 M22x1.5 (корпус) от Cast
Угловой адаптер под кольцо DL15 M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Данный угловой адаптер (90°) артикул 604608.1 представляет собой ключевой элемент для создания компактного и герметичного трубного соединения в высоконагруженных гидравлических системах. Производитель — CAST. Адаптер относится к серии L (легкая) и предназначен для использования в системах со стандартным рабочим давлением до 400 бар. Основные области применения включают станочное оборудование, системы смазки, а также мобильную строительную и сельскохозяйственную технику.
Конструкция адаптера разработана для обеспечения быстрого и надежного углового монтажа метрической трубы диаметром 15 мм. Изделие соответствует строгим требованиям стандарта DIN 2353 (ISO 8434-1), гарантируя совместимость с другими компонентами, использующими 24° конусное уплотнение. Корпус адаптера монтируется в блок или коллектор посредством резьбы M22x1.5 и формирует основу для разъемного, виброустойчивого соединения в сочетании с врезным кольцом и накидной гайкой.
- Рабочее давление (WP): 400 бар
- Резьба подключения: M22x1.5
- Номинальный диаметр трубы (D1): 15 мм
- Серия исполнения: L (Легкая, Light Duty)
- Стандарт соединения: DIN 2353 (Конус 24°)
Стандартное исполнение этого фитинг CAST выполнено из высокопрочной стали с антикоррозийным покрытием. Для эксплуатации в агрессивных и химически активных средах, где требуется повышенная коррозионная стойкость, доступен вариант из нержавеющей стали AISI 316. При заказе нержавеющей версии необходимо сменить префикс артикула с 60... на 61... Обратите внимание: в комплект поставки входит только корпус адаптера; накидные гайки и уплотнительные элементы заказываются отдельно, в соответствии с требованиями монтажа.
