Cast Угловой адаптер под кольцо DL12 M18x1.5 (корпус) арт. 604607.1
Угловой адаптер под кольцо DL12 M18x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Данный угловой адаптер (корпус), артикул 604607.1, разработан для создания надежного и компактного трубного соединения 24°. Изделие от производителя фитинг CAST (Италия) относится к Легкой серии (L) и предназначено для систем со стандартным рабочим давлением до 400 бар. Адаптер применяется в мобильной технике, станочном оборудовании и промышленных гидравлических установках, где требуется изменение направления гидравлического тракта на 90 градусов.

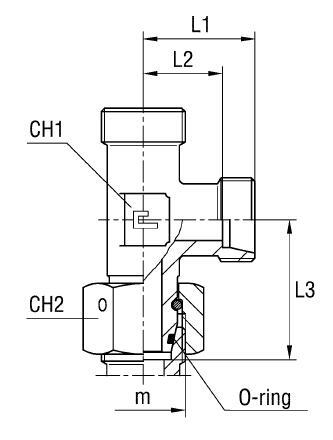

Конструкция представляет собой угловой фитинг-корпус, предназначенный для непосредственного монтажа в порты с метрической резьбой M18x1.5. Адаптер соответствует международному стандарту DIN 2353, что обеспечивает высокую герметичность, прочность и устойчивость к вибрационным нагрузкам при использовании с врезными или обжимными кольцами. Номинальный наружный диаметр подключаемой трубы составляет 12 мм (DL12).
Стандартное исполнение фитинга изготовлено из высокопрочной стали с антикоррозионным покрытием. Для эксплуатации в условиях повышенной влажности, морской среды или при работе с агрессивными средами доступно исполнение из нержавеющей стали AISI 316. Для заказа коррозионностойкой версии необходимо заменить префикс артикула с "60..." на "61...". Изделие поставляется как корпус, без присоединительной гайки и уплотнительного врезного кольца.
-
Диаметр трубы12 мм
-
Рабочее давление400 бар
-
Размер под ключ17 / 22 мм
-
РезьбаM18x1.5
-
СерияL (Легкая)
-
Стандарт соединенияDIN 2353 (24°)
