Угловой адаптер под кольцо DL10 M16x1.5 (корпус) от Cast
Угловой адаптер под кольцо DL10 M16x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Данный компонент является угловым (90°) корпусом трубного соединения легкой серии (L), артикул 604606.1. Он предназначен для обеспечения компактного и герметичного подключения гидравлических линий, требующих изменения направления потока. Производитель – CAST (Италия), признанный мировой лидер в производстве фитингов. Адаптер рассчитан на использование в стандартных гидравлических системах, включая стационарное оборудование, машиностроение и мобильную технику, работающую с минеральными маслами и смазочными материалами.

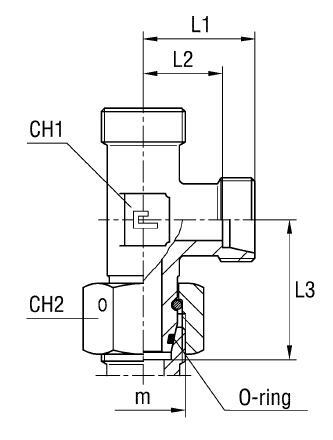

Конструктивно фитинг представляет собой корпус с внешней метрической резьбой M16x1.5 и посадочным местом для врезного кольца (24° конус). Изделие обеспечивает надежное трубное соединение с наружным диаметром 10 мм. Соответствие стандарту DIN 2353 (ISO 8434-1) гарантирует полную совместимость с различными компонентами и обеспечивает высокую надежность при монтаже в системах высокого давления.
- Артикул: 604606.1
- Рабочее давление (WP): 500 бар
- Серия: Легкая (L)
- Диаметр подключаемой трубы D1: 10 мм
- Присоединительная резьба: M16x1.5
- Стандарт соединения: 24° DIN 2353
- Размер под ключ 2 (CH2): 19 мм
Стандартное исполнение выполнено из высокопрочной стали с надежным антикоррозионным покрытием. Адаптер поставляется как корпус и не включает гайку и врезное кольцо, которые приобретаются отдельно для комплектации узла. Для приложений, работающих в агрессивных или коррозионных средах (например, в химической или пищевой промышленности), доступна версия из нержавеющей стали AISI 316. Для заказа нержавеющей версии необходимо использовать соответствующий префикс артикула, заменив "60..." на "61...".
