Угловой адаптер под кольцо DL08 M14x1.5 (корпус) арт. 604605.1 от Cast
Угловой адаптер под кольцо DL08 M14x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Данный угловой адаптер (Артикул 604605.1) производства CAST предназначен для формирования герметичного и компактного 90-градусного соединения в гидравлических системах. Изделие относится к легкой Серии L и оптимально для применения в системах со стандартным и повышенным давлением (до 500 бар), включая стационарное оборудование, машиностроение и мобильную гидравлику, где требуется надежное позиционирование трубопровода.

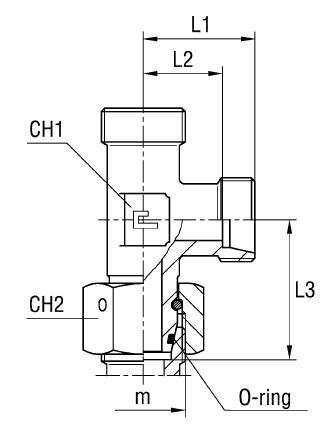

Конструктивно адаптер является цельнометаллическим корпусом с метрической резьбой M14x1.5 и посадочным местом под трубу наружным диаметром 8 мм. Фитинг соответствует жестким требованиям стандарта DIN 2353 / ISO 8434-1, гарантируя полное сопряжение с элементами 24° конуса. Адаптер формирует высокопрочное трубное соединение, устойчивое к вибрациям и импульсным нагрузкам, без необходимости использования сварки.
Стандартное исполнение представляет собой стальной фитинг CAST с защитным покрытием, обеспечивающим базовую антикоррозионную стойкость. Для работы в агрессивных или морских средах доступна версия из нержавеющей стали AISI 316: для заказа достаточно изменить префикс артикула с 60... на 61... Комплектность поставки включает только корпус; обжимное кольцо и накидная гайка приобретаются отдельно.
-
Диаметр трубы8 мм
-
Рабочее давление500 бар
-
Размер под ключ17 мм
-
СерияL (Легкая)
-
СтандартСоединения 24° DIN 2353
-
Тип соединенияМетрическая M14x1.5
