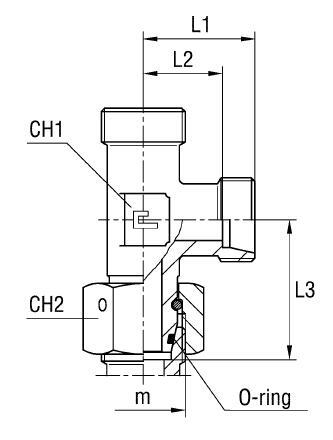

Cast Угловой адаптер под кольцо DL06 M12x1.5 (корпус) арт. 604604.1
Угловой адаптер под кольцо DL06 M12x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Угловой адаптер под кольцо, артикул 604604.1, предназначен для создания надежного и герметичного соединения в гидравлических системах. Произведен компанией CAST, относится к серии L и используется для подключения трубопроводов малого диаметра в условиях стандартного давления, например, в системах смазки и топливоподачи.
Данный фитинг CAST обеспечивает угловое соединение труб, соответствующее стандарту DIN 2353. Конструкция адаптера позволяет интегрировать его в существующие гидравлические контуры с конусностью 24°, обеспечивая совместимость с распространенными типами трубных соединений.
Поставляется в стандартном исполнении (сталь). Для заказа версии из нержавеющей стали AISI 316, предназначенной для работы в коррозионно-активных средах, необходимо изменить префикс артикула с 60... на 61.... Уплотнительные элементы (кольца) поставляются отдельно.
-
Диаметр трубы6 мм
-
Рабочее давление500 бар
-
Размер под ключ12 мм, 14 мм
-
РезьбаM12x1.5
-
Стандарт соединенияСоединения 24° DIN 2353
Документация
 | Технический паспорт CAST — Угловой адаптер под кольцо DL06 M12x1.5 (корпус) арт. 604604.1 |
