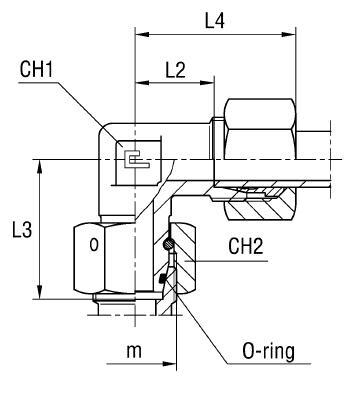

Угловой адаптер 90° под кольцо DL15 M22x1.5 в сборе от Cast
Угловой адаптер 90° под кольцо DL15 M22x1.5 в сборе. Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Данный 90-градусный угловой гидравлический адаптер (фитинг) CAST, артикул 604208, предназначен для создания компактных и надежных угловых соединений в трубопроводах высокого давления. Адаптер относится к легкой серии (L) и разработан для обеспечения герметичного подключения в условиях ограниченного пространства. Основные области применения включают мобильную технику, станки, промышленные установки и системы смазки, где требуется рабочее давление до 400 бар.
Конструкция представляет собой цельный угловой корпус, обеспечивающий высокую прочность и минимальный риск утечек. Соединение выполнено по стандарту DIN 2353 (24° конус), гарантирующему максимальную надежность при монтаже. Изделие поставляется "в сборе" – с накидной гайкой и врезным кольцом DL, что упрощает монтаж на стальную бесшовную трубу с внешним диаметром 15 мм, формируя надежное трубное соединение.
- Рабочее давление (WP): 400 бар
- Стандарт трубного соединения: DIN 2353, конус 24°
- Номинальный диаметр трубы (D1): 15 мм
- Присоединительная резьба (R1): M22x1.5
- Размер под ключ (CH2) для гайки: 27 мм
- Серия: Легкая (L)
Стандартное исполнение изготовлено из высокопрочной стали с защитным покрытием. Для эксплуатации в агрессивных средах и условиях повышенной коррозии доступна версия из нержавеющей стали AISI 316. Для заказа коррозионностойкого исполнения необходимо изменить префикс артикула с 60... на 61..., обеспечивая полное соответствие стандартам фитингов CAST для специальных условий эксплуатации.
