Cast Угловой адаптер 90° метрический M16x1.5-M16x1.5 арт. 302504
Угловой адаптер 90° метрический M16x1.5-M16x1.5. Соединения с уплотнением по конусу 60° (BSP). Угловой адаптер 90° Metric
Данный угловой адаптер 90° является метрическим фитингом с артикулом 302504 от производителя CAST. Предназначен для создания герметичных соединений в гидравлических системах, обеспечивая компактное изменение направления потока под углом 90 градусов. Может использоваться в мобильной и стационарной технике, где требуется надежное подключение с метрической резьбой. Серия "Универсальная" обеспечивает широкую применимость.

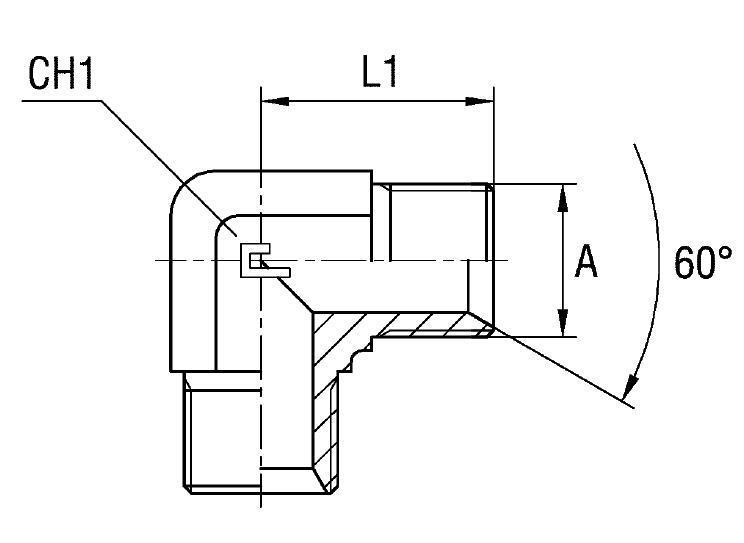

Конструктивно представляет собой угловой переходник с двумя метрическими резьбами M16x1.5, рассчитанный на работу под высоким давлением. Адаптер разработан для использования совместно с трубными соединениями типа DKM, имеющими метрическую резьбу и угол конуса 60 градусов, соответствующий стандарту BS-5200. Обеспечивает надежное и герметичное трубное соединение.
- Рабочее давление (WP), бар: 400
- Размер под ключ 1 (CH1): 19
- Длина L1: 29 мм
- Резьба A (USIT): M16x1.5
- Угол конуса: 60°
- Совместимость: Фитинги DKM
Для заказа данного фитинга CAST из нержавеющей стали AISI 316 (коррозионностойкое исполнение) необходимо изменить префикс артикула с "30" на "31". Изделие доступно только по запросу. Стандартное исполнение выполнено из углеродистой стали.
-
Длина29 мм
-
Рабочее давление400
-
Размер под ключ19
-
РезьбаM16x1.5
-
Угол60°
